Para instalar un adaptador, realice los pasos siguientes:
1. Lea la información de seguridad que empieza en la página vii y el apartado
“Directrices de instalación” en la página 11.
2. Apague el servidor y los dispositivos periféricos y desconecte todos los cables
externos y de alimentación; a continuación, extraiga la cubierta lateral.
Consulte “Extracción de la cubierta lateral” en la página 14.
3. Siga las instrucciones de cableado que se proporcionan con el adaptador para
establecer los puentes o los conmutadores, si los hay. Pase los cables del
adaptador antes de instalar el adaptador.
4. Gire las abrazadera de sujeción posterior del adaptador hasta la posición de
abierto (desbloqueado).
5. Quite el tornillo que fija la cubierta de ranura de expansión al chasis. Guarde
la cubierta de ranura de expansión y el tornillo en un lugar seguro para volver
a utilizarlos en el futuro.
Nota: Las cubiertas de ranura de expansión deben instalarse en todas las
ranuras vacías. Esto mantiene los estándares de las emisiones
electrónicas del servidor y garantiza la ventilación adecuada de los
componentes del servidor.
6. Ponga en contacto la bolsa antiestática que contiene el adaptador con
cualquier superficie metálica no pintada del servidor. A continuación, extraiga
el adaptador de la bolsa antiestática. Evite tocar los componentes y los
conectores con el borde de color dorado del adaptador.

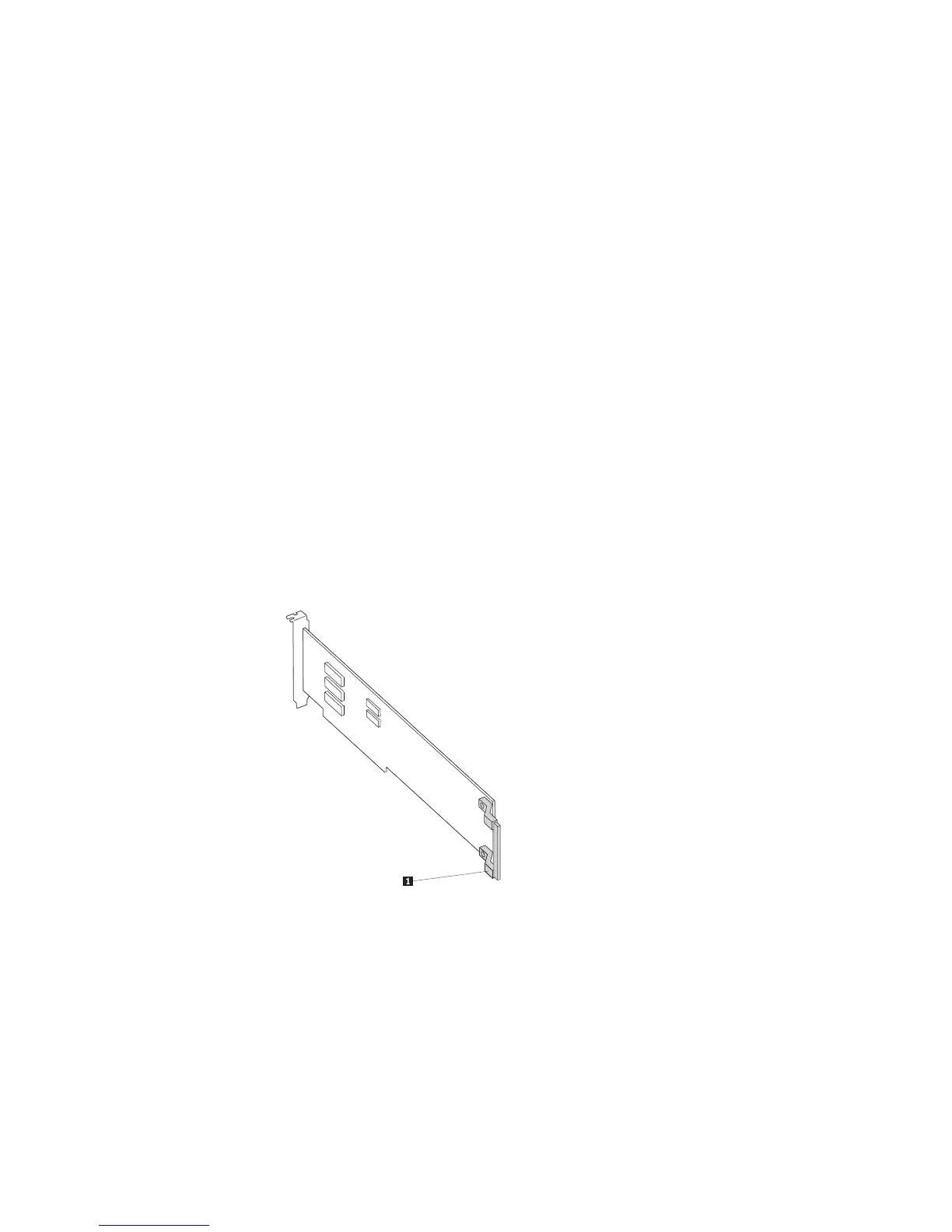

7. Si va a instalar un adaptador de longitud total, extraiga la guía de adaptador
1 (si la hay) del extremo del adaptador.
8. Sujete cuidadosamente el adaptador 1 por el borde superior o por sus
esquinas superiores y alinéelo con las guías de la ranura de expansión; a
continuación, presione el adaptador firmemente hacia dentro de la ranura de
expansión. Traslade el adaptador directamente desde la bolsa antiestática
hasta la ranura de expansión.
Nota: Si algunos de los adaptadores del servidor son grandes o tienen cables
gruesos conectados, puede extraer la abrazadera de sujeción del
adaptador posterior 1 y fijar todos los adaptadores con tornillos de
ranura de expansión (los tornillos de ranura de expansión se
encuentran en el lateral del alojamiento de la unidad óptica).
40 ThinkServer TD100 y TD100x Tipos 4203, 4204, 4205, 4206, 6398, 6399, 6419 y 6429: Guía de instalación
