10. Si va a instalar el adaptador ServeRAID-8k en un modelo SATA de intercambio
simple, realice los cambios de cables siguientes para habilitar el soporte de
nivel 5 de RAID:
a. Desconecte el cable de señal del conector de la placa posterior de SATA
de intercambio simple en la placa del sistema y conéctelo al conector 1
SAS/SATA de intercambio en caliente en la placa del sistema. Consulte la
ubicación de esos conectores en la placa del sistema en “Conectores
internos de la placa del sistema” en la página 21.

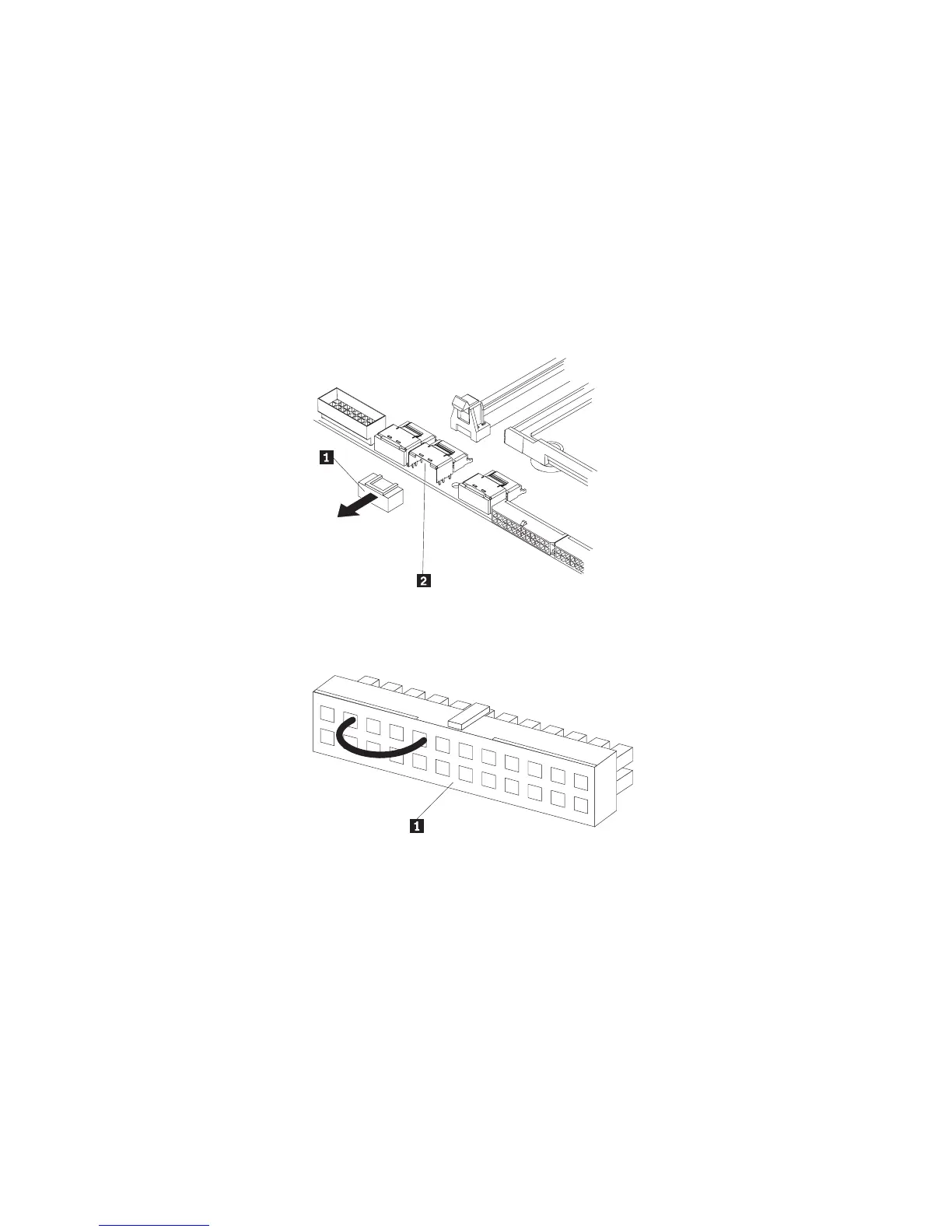

Nota: Antes de instalar el cable de señal, extraiga la pantalla antipolvo
1 (si la hay) del conector de señal 1 de SAS/SATA de intercambio en
caliente 2 en la placa del sistema. Sujete cuidadosamente la pantalla
antipolvo y tire del conector de señal hacia fuera.
b. Conecte el enchufe habilitador de nivel 5 de RAID (que se entrega con el
sistema) 1 al conector 1 de la placa posterior SAS/SATA en la placa del
sistema.
1
12
13
24
64 ThinkServer TD100 y TD100x Tipos 4203, 4204, 4205, 4206, 6398, 6399, 6419 y 6429: Guía del usuario
