6.3 Connexion des sections de marche normale et de freinage
C
T
O
1 2 3 4
Grün / Green / Vert
Gelb / Yellow / Jaune

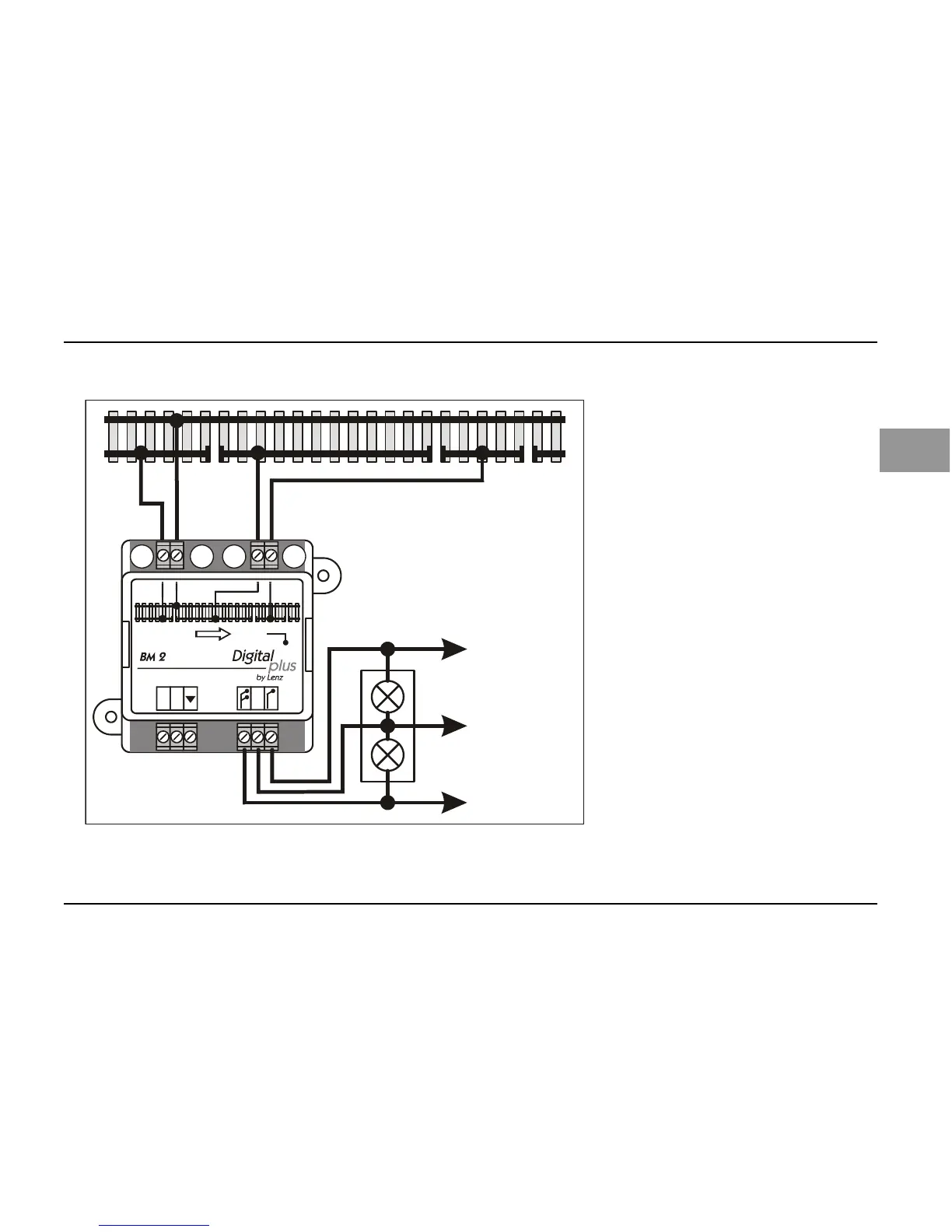

Reliez la borne (1) du BM2 au
rail droit situé avant la section
de marche normale.
Reliez la borne (2) du BM2 au
rail gauche continu non
sectionné.
Reliez le rail droit de la section
isolée de marche normale à la
borne (3) du BM2.
Reliez le rail droit de la section
isolée de freinage à la borne
(4) du BM2.
