Attention :
Des contacts de voie susceptibles de créer des liaisons avec le courant
appliqué aux voies engendreraient la destruction du LR101 !
Les bornes

de plusieurs LR101 ne peuvent pas être connectées l'une à
l'autre car il ne s'agit pas d'une masse commune !
8.1 Etablissement d'un test de fonctionnement du LR101
Figure 6

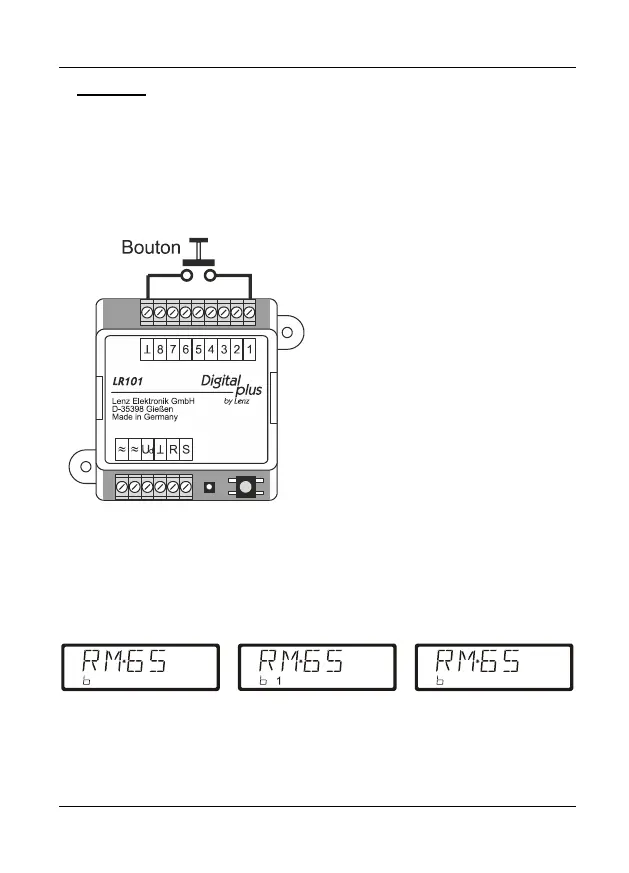

Si vous désirez tester comment
installer, programmer et câbler le
LR101, connectez simplement à
l'entrée 1 un bouton-poussoir comme
indiqué sur la figure 6. La fonction'Lire
les messages de retour' des
contrôleurs LH100 et LH101 est bien
adaptée pour tester le câblage et la
programmation correcte du LR101.
Vous pouvez donc très simplement
voir sur l'écran du régulateur d'un
LH100 les modifications d'état via le
boutonpoussoir.
Dans l'exemple décrit, le LR101 est
programmé sur l'adresse 39. Sur le
régulateur LH100/LH101, passez en
mode "Lire les informations de
rétrosignalisation" et sélectionnez
l'adresse de rétrosignalisation 65.
Si vous avez programmé une temporisation à la sortie 1, vous pourrez l'observer
sur l'écran du LH100.
Bouton ouvert
Bouton fermé
Bouton rouvert
