Installation électrique
Câblage avec isolation galvanique
EDKMF2176X DE/EN/FR 4.2
27
H1_E_INST-2176_service_BL
Câblage avec isolation galvanique
Fonction
Le répétiteur CAN active la coupure automatique d’un segment dès qu’un niveau de
perturbations de +1 V ... +5 V entre CAN-HI et CAN-LO est détecté. La LED rouge
correspondante est alors allumée. L’autre segment continue à fonctionner.
La coupure est automatiquement désactivée par le répétiteur CAN dès que le niveau de
perturbations permanent est éliminé.

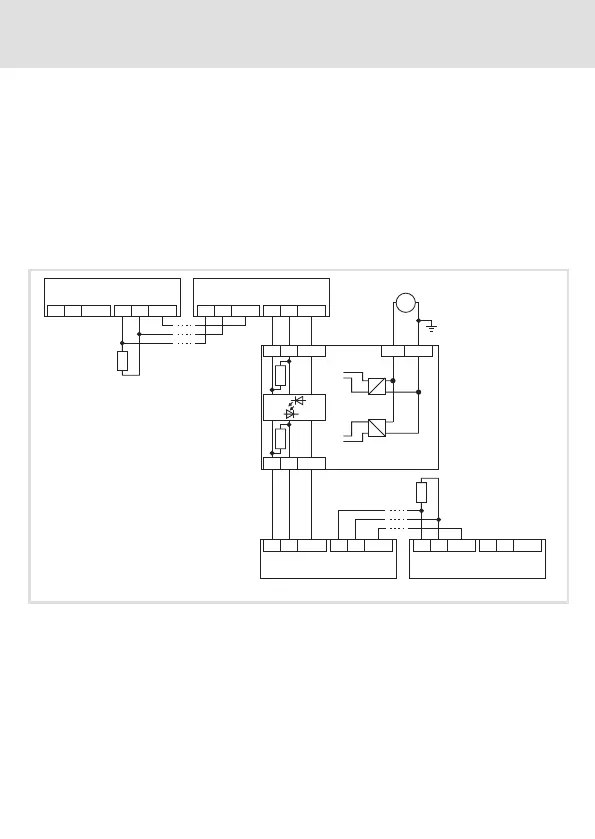

Schéma de principe
HI
HI
LO
LO
GND
GND
HI
HI
LO
LO
GND
GND
CAN 2.1
CAN 1.1
HI
HI
LO
LO
GND
GND
HI
HI
LO
LO
GND
GND
CAN 2.n
CAN 1.n
+24VDC
(+9 ... +35 V DC)
CAN2
CAN1
2176
+24
GND
HI
LO
GND
HI
LO
GND
120
120
=
120
120
2176_002
CAN 1.1 … CAN 1.n Elément sur le segment CAN1
CAN 2.1 … CAN 2.n Elément sur le segment CAN2
63 éléments possibles au maximum
