Installation électrique
Câblage avec interface de service
EDKMF2176X DE/EN/FR 4.2
28
H1_E_INST-2176_service_BL
Câblage avec interface de service
Fonction
L’installation peut être surveillée pendant le fonctionnement via PC à l’aide du programme
Global Drive Control (GDC) par exemple.
Remarque importante !
ƒ Pour le raccordement du module Bus Système PC, se reporter aux
instructions de montage comprises dans l’emballage du module.
ƒ Marquer sur le répétitieur CAN la vitesse de transmission réglée pour
l’installation afin d’éviter des pannes de bus et de faciliter les travaux pour
le personnel de service.

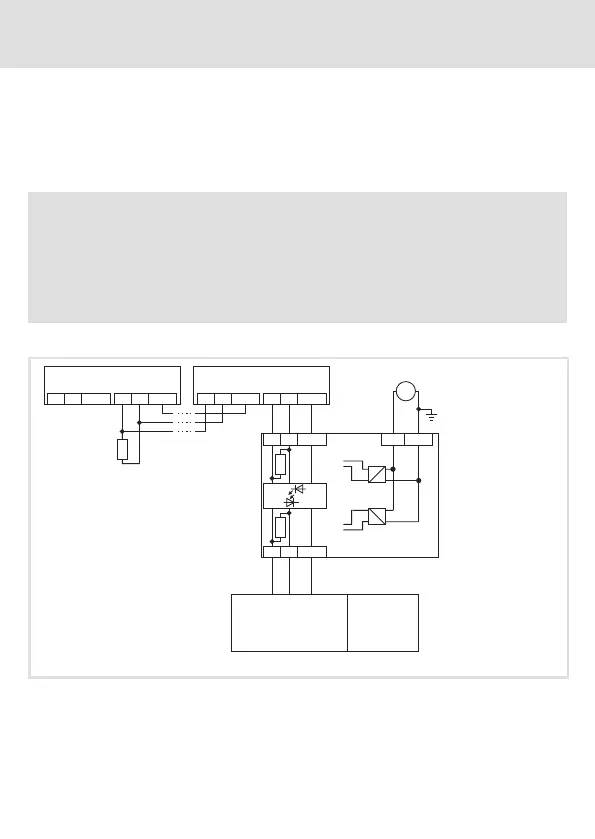

Schéma de principe
HI
LO
GND HI
LO
GND
CAN 2.1
HI
LO
GND HI
LO
GND
CAN 2.n
+24VDC
(+9 ... +35 V DC)
CAN2
CAN1
2176
+24
GND
HI
LO
GND
HI
LO
GND
120
120
=
120
2173-V003
PC
2176_003
2173-V003 Module bus système PC 2173, variante V003 (avec isolation galvanique)
PC PC avec raccordement PS/2
CAN 2.1 … CAN 2.n Elément sur le segment CAN2, 63 éléments possibles au maximum
