Elektrische Installation
Aufbau als galvanische Trennung
EDKMF2176X DE/EN/FR 4.2
8

H1_E_INST-2176_service_BL
Aufbau als galvanische Trennung
Funktion
Der CAN-Repeater trennt ein Segment automatisch ab, wenn im Segment eine permanen-
ter Störpegel von +1 V ... +5 V zwischen CAN-HI und CAN-LO erkannt wird. Die entspre-
chende rote LED leuchtet. Das andere Segment arbeitet weiter.
Ist der permanente Störpegel nicht mehr vorhanden, schaltet der CAN-Repeater das Seg-
ment wieder automatisch zu.

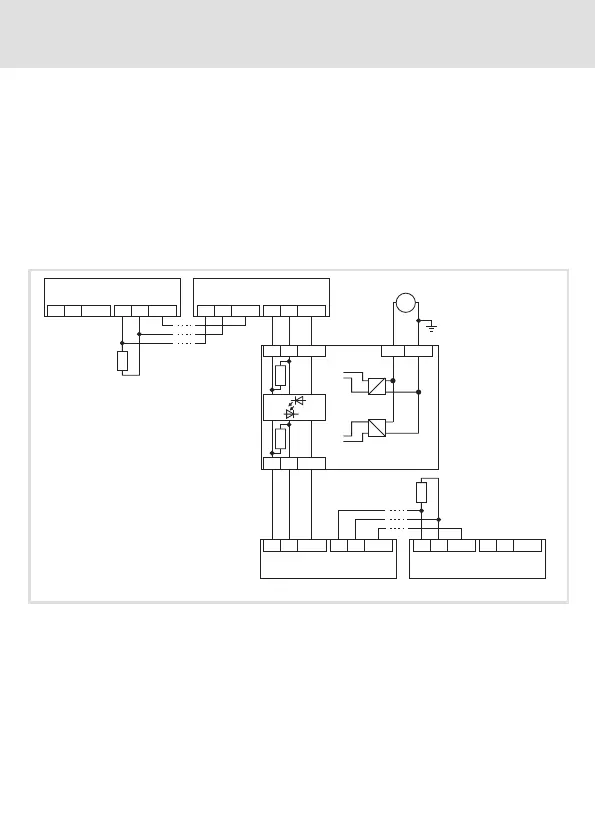

Prinzipschaltbild
HI
HI
LO
LO
GND
GND
HI
HI
LO
LO
GND
GND
CAN 2.1
CAN 1.1
HI
HI
LO
LO
GND
GND
HI
HI
LO
LO
GND
GND
CAN 2.n
CAN 1.n
+24VDC
(+9 ... +35 V DC)
CAN2
CAN1
2176
+24
GND
HI
LO
GND
HI
LO
GND
120
120
=
120
120
2176_002
CAN 1.1 … CAN 1.n Knoten im Segment CAN1
CAN 2.1 … CAN 2.n Knoten im Segment CAN2
Insgesamt sind maximal 63 Knoten möglich
