Elektrische Installation
Aufbau als Service-Schnittstelle
EDKMF2176X DE/EN/FR 4.2
9
H1_E_INST-2176_service_BL
Aufbau als Service-Schnittstelle
Funktion
ÜberdenPCkönnenSiez. B. mitdem Programm GlobalDrive Control (GDC)dieAnlagewäh-
rend des Betriebs überwachen.
Hinweis!
ƒ Der Anschluss des PC-Systembusmoduls ist in der Montageanleitung
beschrieben, die mit dem Modul geliefert wird.
ƒ Vermerken Sie am CAN-Repeater die in der Anlage eingestellte
Übertragungsrate. Sie vermeiden dadurch Busausfälle und erleichtern dem
Service-Personal die Arbeit.

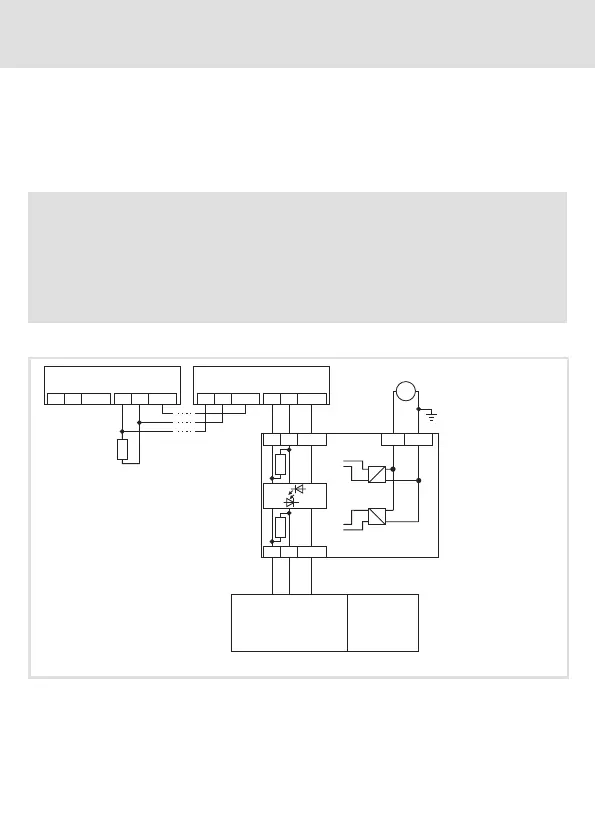

Prinzipschaltbild
HI
LO
GND HI
LO
GND
CAN 2.1
HI
LO
GND HI
LO
GND
CAN 2.n
+24VDC
(+9 ... +35 V DC)
CAN2
CAN1
2176
+24
GND
HI
LO
GND
HI
LO
GND
120
120
=
120
2173-V003
PC
2176_003
2173-V003 PC-Systembusmodul 2173, Variante V003 (mit galvanischer Trennung)
PC PC mit PS/2-Anschluss
CAN 2.1 … CAN 2.n Knoten im Segment CAN2, maximal 63 Knoten möglich
