Lenze ERB Series

Elektrische Installation
Anschlussplan
6

27
EDKRBD180R DE/EN/FR 6.0

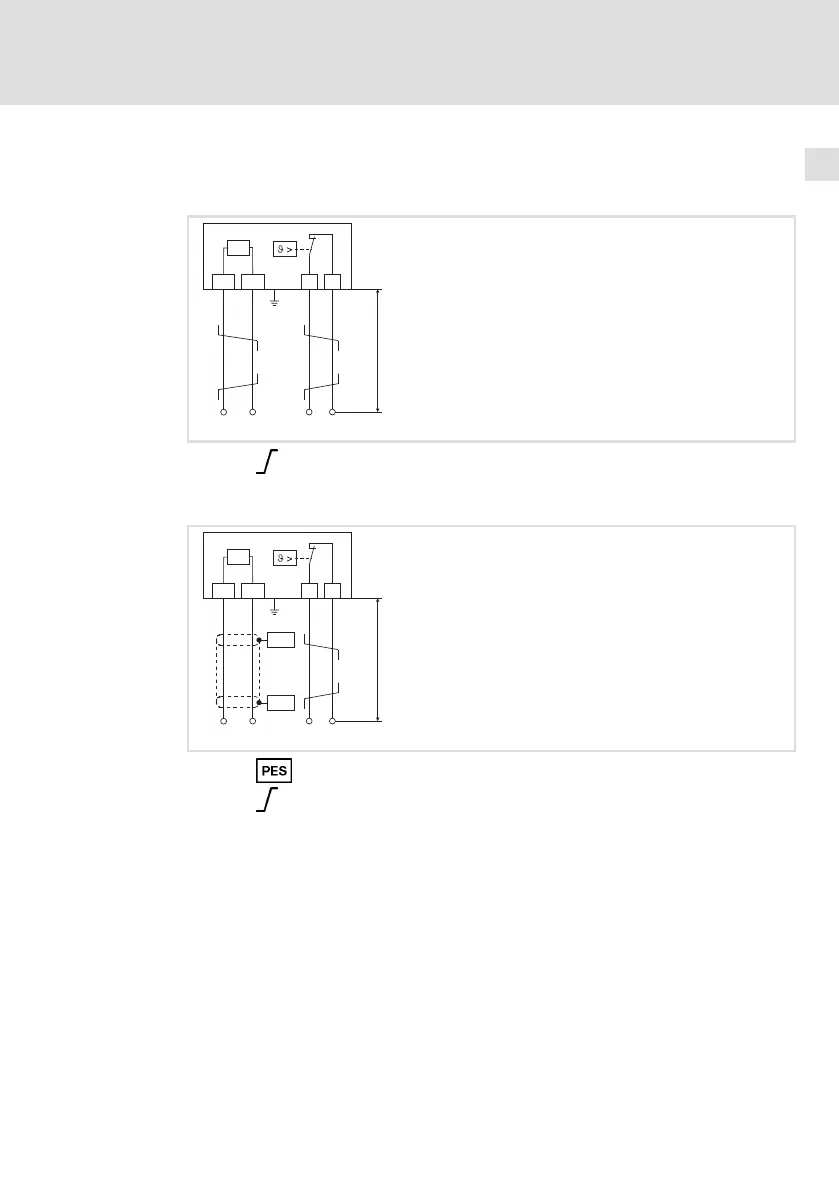

6.3 Anschlussplan
Variante 1 (kurze Leitungen)
R
B
RB1 RB2
< 0.5 m
PE
T1 T2
ERBG008
Verdrillte Leitungen
Variante 2 (lange Leitungen)
R
B
RB1 RB2
<5m
PE
PES
PES
T1 T2
ERBG007
HF−Schirmabschluss durch großflächige PE−Anbindung
Verdrillte Leitungen
