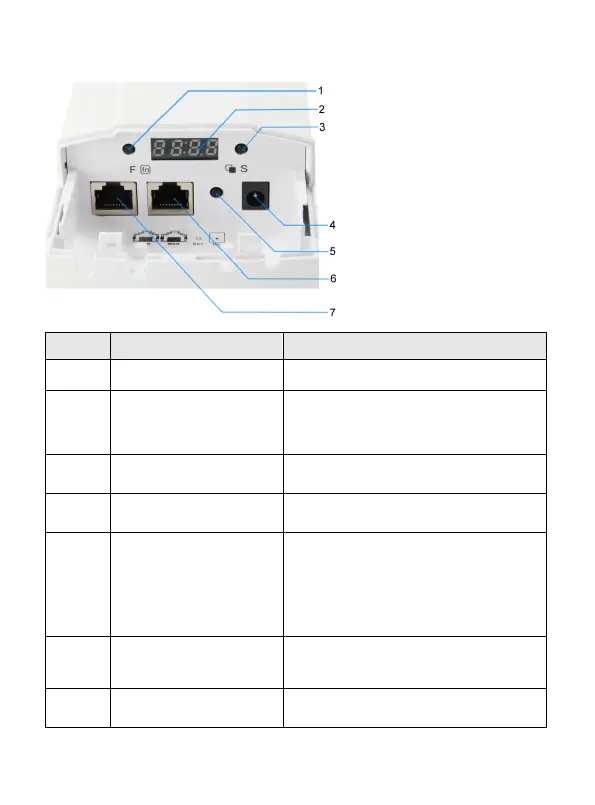

Descripción de la interfaz
Número
marcado
LED/Botón/Interfaz
Descripción
1
Botón de función de la
pantalla de LED
Seleccionar la modificación de la
ubicación
2
Pantalla de LED
Mostrar el modo de funcionamiento de
PA y cliente, los canales, la dirección IP y
la potencia de RF. (Si la pantalla de LED
no funciona en 10 minutos, la pantalla se
quedará en negro automáticamente).
3
Botón de selección de la
pantalla de LED
Puede aumentar o reducir el valor, ver
los canales, la dirección IP y el estado de
la intensidad de señal.
4
CC
Inyector de entrada de 12 VCC/1A (la
unidad del adaptador de alimentación se
solicita por separado).
5
RST (restablecer
valores
predetermiandos)
Con el PA activado, presione el botón de
restablecimiento durante 10 segundos
hasta que el LED de intensidad de la
señal parpadee más rápido que nunca.
El PA se reiniciará automáticamente y se
restablecerá la configuración
predeterminada de fábrica del
dispositivo.
6
Puerto WAN/P OE (Puerto
RJ45 de 10/100 Mbps)
El puerto WAN/POE se utiliza para
conectar dispositivos de red, como un
conmutador O un adaptador POE para
proporcionar alimentación al dispositivo.
7
Puerto LAN (Puerto RJ45
de 10/100 Mbps)
El puerto LAN se utiliza para conectar
dispositivos de red, como por ejemplo un
conmutador, PC o equipo portátil.
