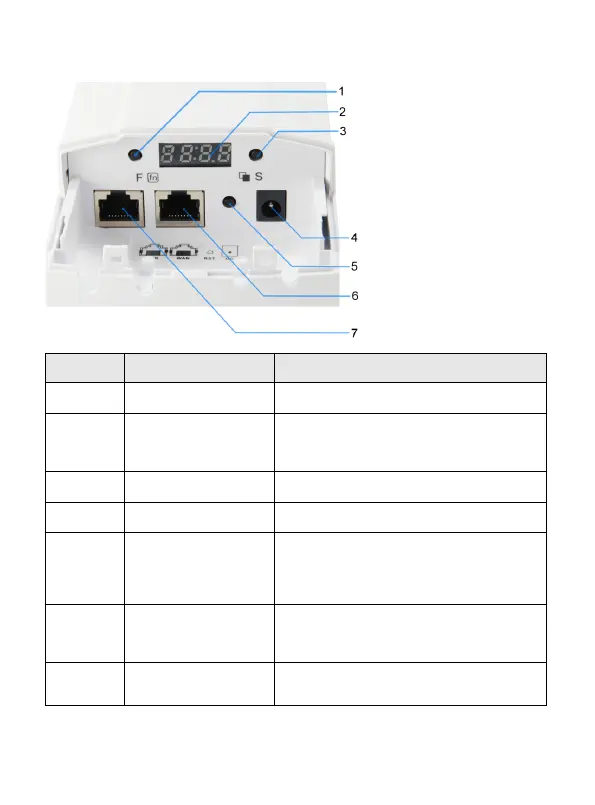

Descrição da interface
Número
marcado
LED/Botão/Interface
Descrição
1
Botão de função do
visor LED
Modificar a seleção
2
Visor LED
Mostrar o modo de funcionamento PA/Cliente,
Canais, endereço IP e Potência de RF. (Em
caso de inatividade durante 10 minutos, o visor
LED irá desligar automaticamente)
3
Botão de seleção do
visor LED
Permite aumentar ou diminuir o valor, ver os
canais, o endereço IP e a intensidade do sinal.
4
DC
Tom ad a DC de 12V/1A (O transformador é
vendido separadamente)
5
RST (Repor
predefinições)
Com o PA ligado, pressione o botão de
reposição durante 10 segundos, até que o
LED de intensidade do sinal pisque mais
rápido. O PA irá reiniciar e os valores
predefinidos do dispositivo serão repostos.
6
Porta WAN/P OE
(porta RJ45
10/100Mbps)
A porta WAN/POE é utilizada para ligar a
dispositivos de rede, tais como, um comutador
ou transformador POE para alimentar o
dispositivo
7
Porta LAN (porta
RJ45 10/100Mbps)
A porta LAN é utilizada para ligar a dispositivos
de rede, tais como, um comutador ou
PC/Portátil
