-5-

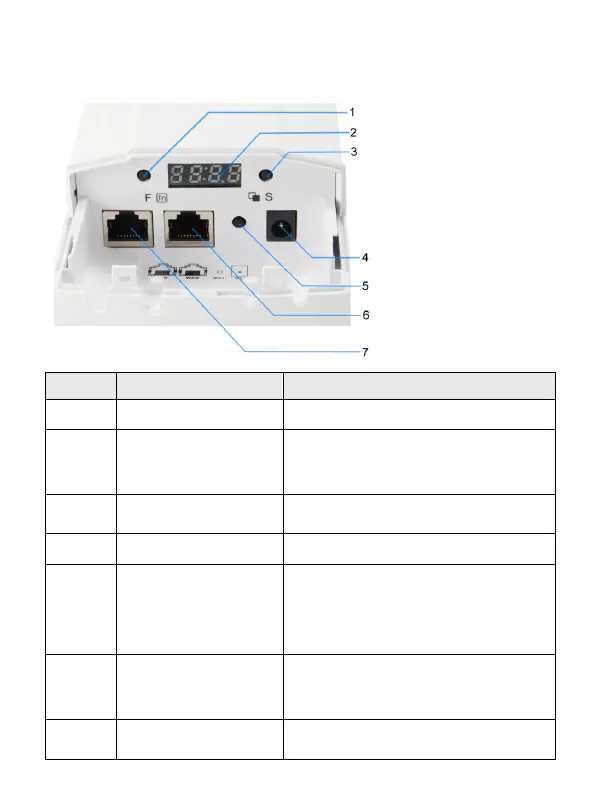

Anschlussbeschreibung
Markierte
Nummer
LED / Taste / Schnittstelle
Beschreibung
1
LED-Display
Funktionstaste
Änderungsort wählen
2
LED-Display
AP/Client-Betriebsmodus, Kanäle,
IP-Adresse und HF-Leistung
wählen .(Wenn dieses LED-Display in 10
Minuten nicht benutzt wird, wird der
Bildschirm automatisch schwarz)
3
LED-Display
Auswahl taste
Kann Wert erhöhen oder verringern;
Kanäle, IP-Adresse und Signalstärke
anzeigen.
4
DC
12-V/1-A-Gleichspannung-Eingangsinjektor
(Netzteil ist separat zu erwerben)
5
RST (auf Standard
zurücksetzen)
Drücken Sie bei eingeschaltetem
Zugangspunkt 10 Sekunden lang die
Reset-Taste, bis die Signalstärke-LED
schneller blinkt als zuvor. Der
Zugangspunkt startet sich neu und das
Gerät wird auf die werkseitigen
Standardeinstellungen rückgesetzt.
6
WAN/P oE-Port
(10/100-Mb/s-RJ45-Port)
Der WAN/PoE-Port dient dazu, eine
Verbindung zu Netzwerkgeräten, wie
einem Switch ODER PoE-Adapter,
herzustellen, um das Gerät mit Strom zu
versorgen
7
L AN -Port
(10/100-Mb/s-RJ45-Port)
Der LAN-Port dient dem Anschließen von
Netzwerkgeräten, wie bspw. eines Switch oder PC /
NB
