Leviton 41920-CP8 - Cableado de Par Trenzado

41920-CP8
32 DI-060-41920-25A
Control Panel
Adapter Cable
Autoswitching Wallplate
Adapter Cable
Category
Cable
41920-CP8
Rear View
41920-HRC
Rear View
1. Conecte la clavija de 3.5 mm del emisor IR proporcionado a la salida IR del Receptor HTR-
41910 HDBaseT.
2. Busque el lugar IR en el producto de visualización que desea controlar. A veces están
escondidos detrás de un plástico oscuro. Si es necesario use una linterna para localizar la
ubicación exacta.
3. Pele el papel del frente del emisor IR y péguelo directamente en el objetivo IR en el dispositivo
de visualización.
Cableado de par trenzado
Para un mejor rendimiento , cable de par trenzado debe ser instalado de acuerdo con TIA- 568- C.0 y
NEC 300 y el campo de la certificación utilizando ANSI / TIA -568 UL aprobado probadores
NOTA: Para el mejor funcionamiento del enlace HDBaseT, Leviton recomienda cableado Categoría
6A.

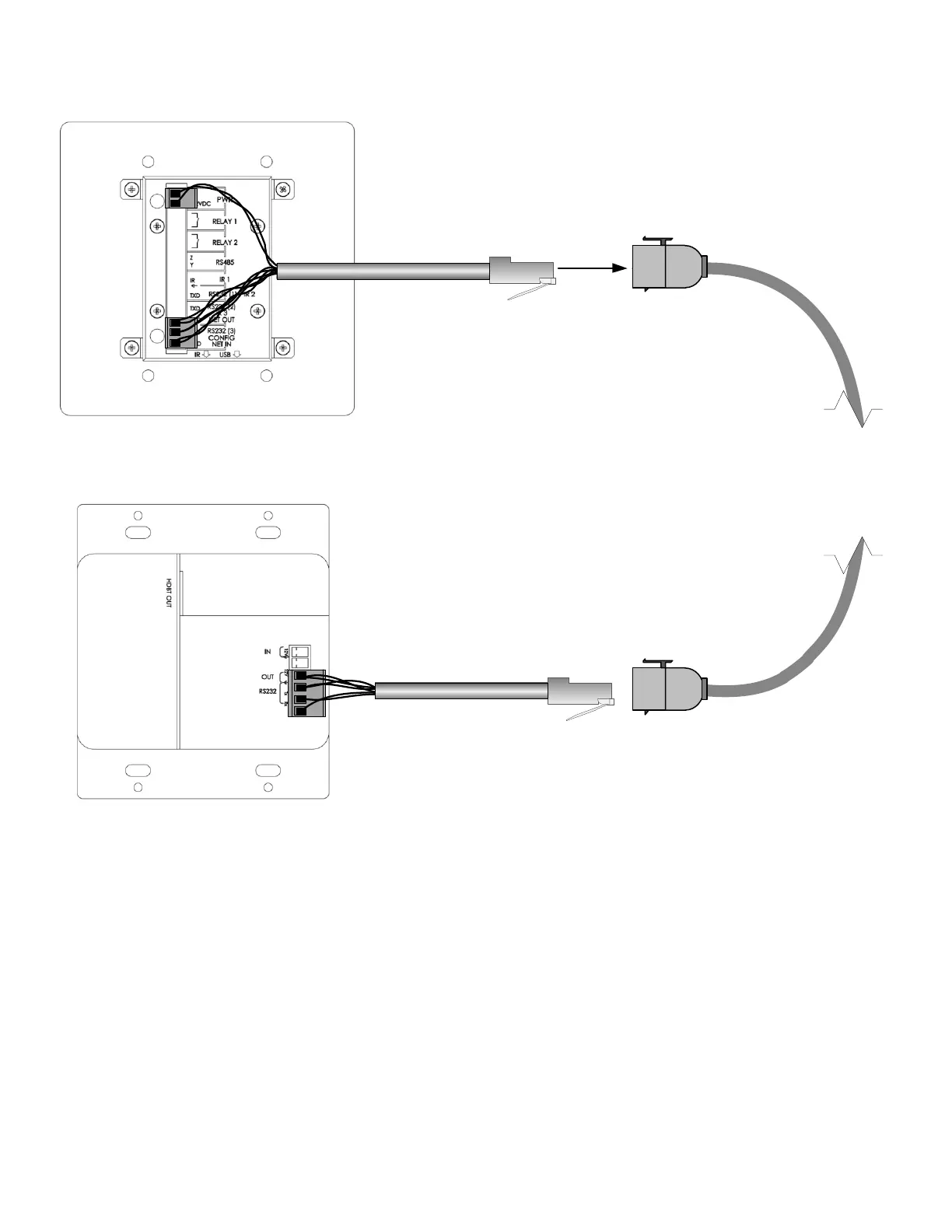

Adaptador de cable
Panel de control
41920-CP8
Vista posterior
Adaptador de cable
Placa de pared de conmutación
automática
41920-HRC
Vista posterior
