ESTABLECER CONEXIONES
Conexión por componente

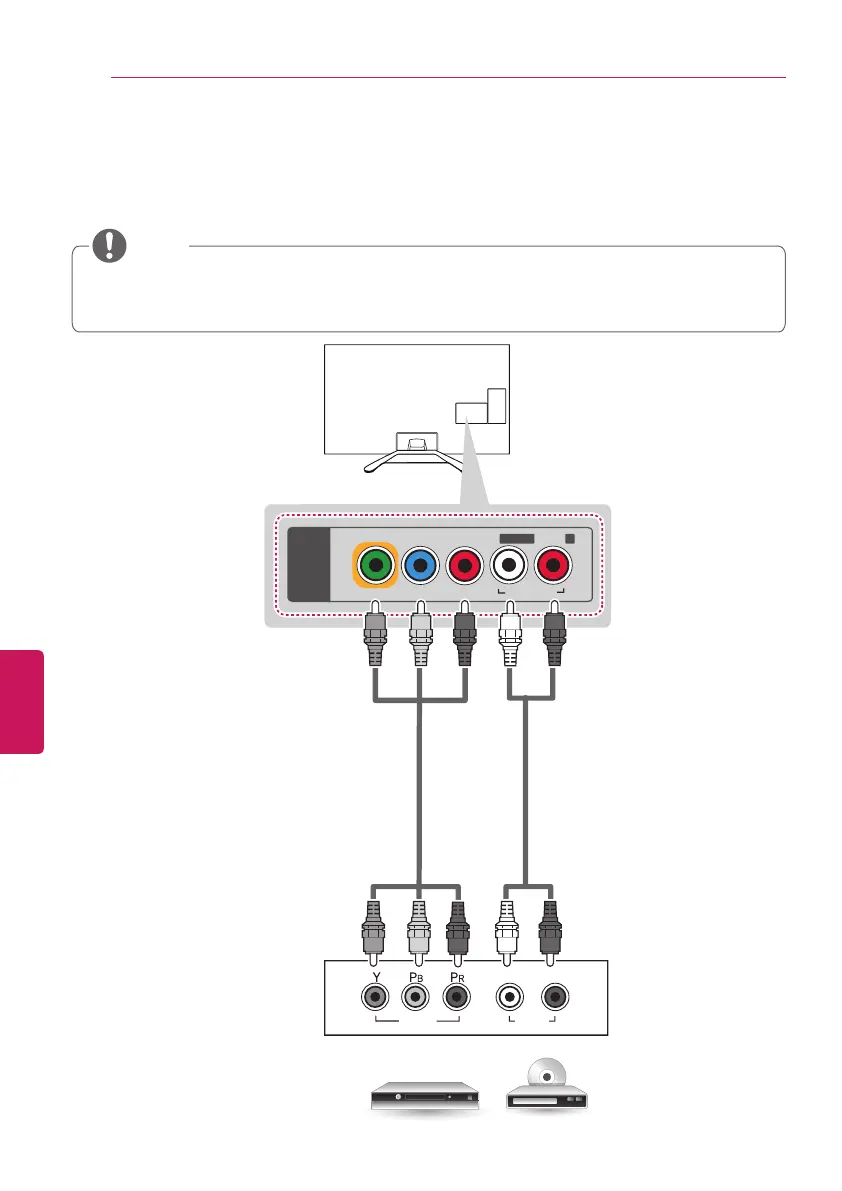

Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte
el dispositivo externo y el televisor con el cable componente tal como se muestra en la siguiente
ilustración.
Si la instalación de los cables no es la adecuada, podría proyectarse una imagen en blanco y
negro o con colores distorsionados.
Revise y compruebe que los cables coincidan con las conexiones de color correspondientes.
NOTA
AUDIO
VIDEO
L
R
P
B PR
VIDEO
/Y
PC-AUDIO IN
L/MONO AUDIO R
COMPONENT IN
/AV IN
Conexión compuesta
Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte
el dispositivo externo y el televisor con el cable compuesto tal como se muestra en la siguiente
ilustración.
(*No incluido)
(*No incluido)
DVD / Blu-Ray / Caja de cable HD
