Configuration de l’appareil de commande externe
• Cette illustration peut ne pas correspondre à votre téléviseur.

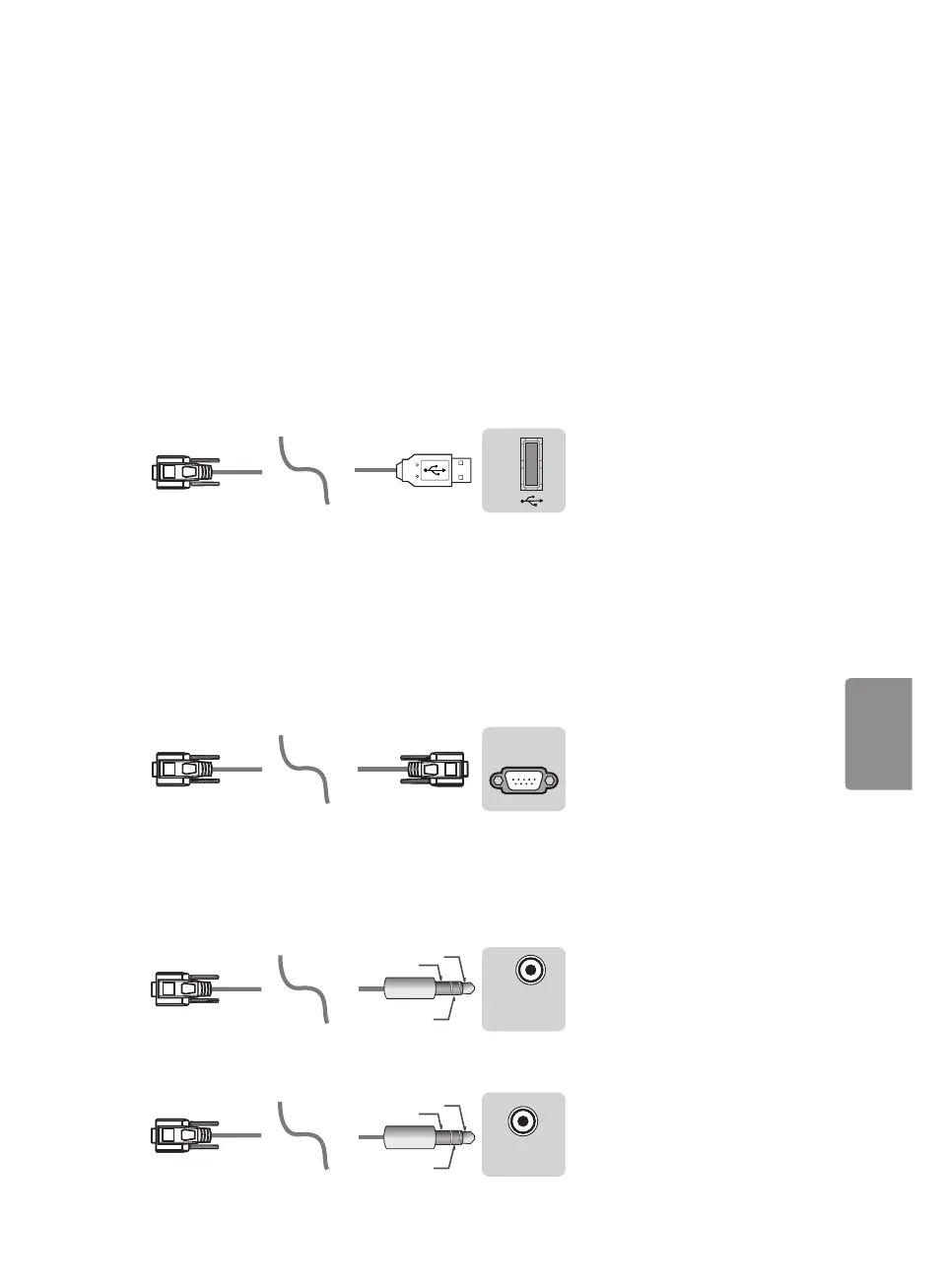

Branchez la prise d’entrée de l’adaptateur USB/SérieRS-232C sur un appareil de commande externe (comme
un ordinateur ou un système de commande audio-vidéo) pour commander les fonctions du produit de façon
externe.
Remarque : Le type de port de contrôle sur le téléviseur peut varier selon les modèles.
• Veuillez noter que tous les modèles ne prennent pas en charge ce type de connexion.
• Câble non fourni.
Adaptateur USB/Série avec câble USB
Type USB
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
(Téléviseur)
• Téléviseur LG compatible avec l’adaptateur USB/Série à puce PL2303 (Réf. fabricant: 0x0557, Réf. produit:
0x2008) qui n’est ni fabriqué ni fourni par LG.
• Vous pourrez l’acquérir auprès de distributeurs spécialisés en informatique.
RS-232C avec câble RS-232C
De type DE9 (D-sub 9 broches)
• Vous devez vous procurer le câble RS-232C (de type DE9, D-sub 9broches femelle à femelle) à RS-232C requis
pour le branchement entre le PC et le téléviseur, lequel est précisé dans le guide.
• L’interface de connexion peut être différente de celle de votre téléviseur.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
(Téléviseur)
Type de prise téléphonique
• Vous devez disposer du câble de type prise téléphonique / RS-232 pour établir la connexion entre votre
ordinateur et le téléviseur, comme indiqué dans le manuel.
• Pour les autres modèles, branchez sur le portUSB.
• L’interface de connexion peut être différente de celle de votre téléviseur.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC
)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
(Téléviseur)
ou
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC
)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
(Téléviseur)
