34
ESPAÑOL
ESTABLECER CONEXIONES

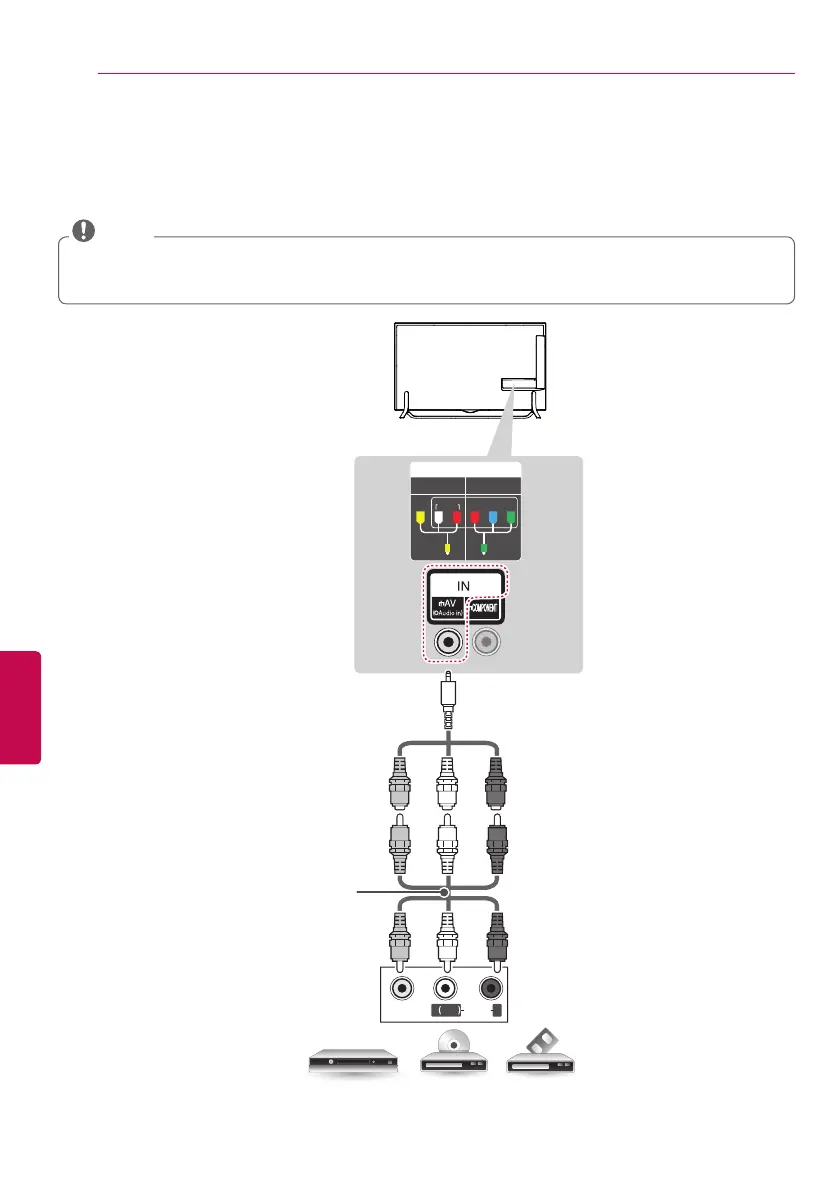

Conexión compuesta
Transmite las señales de audio y video analógicas de un dispositivo externo al televisor.
Conecte el dispositivo externo y el televisor con el cable compuesto tal como se muestra en la
siguiente ilustración.
• Si posee una VCR monofónica, conecte el cable de audio de la VCR a la toma AUDIO L/MONO del
televisor.
• Revise y compruebe que los cables coincidan con las conexiones de color correspondientes.
NOTA
IN
COMPONENT AV
VIDEO AUDIO Y P B P R
VIDEO
MONO
( )
AUDIOLR
AMARILLO AMARILLO
AMARILLO
BLANCO BLANCO BLANCO
ROJO ROJO ROJO
Blu-Ray / Caja de cable HD / DVD / VCR
(*No incluido)
AMARILLO
(Utilice el cable de video
compuesto suministrado.)
