LG ARNU07GCEA4 - Wiring Diagrams

- 8 -
Copyright ©2014 LG Electronics. Inc. All right reserved.
Only for training and service purposes
LGE Internal Use Only

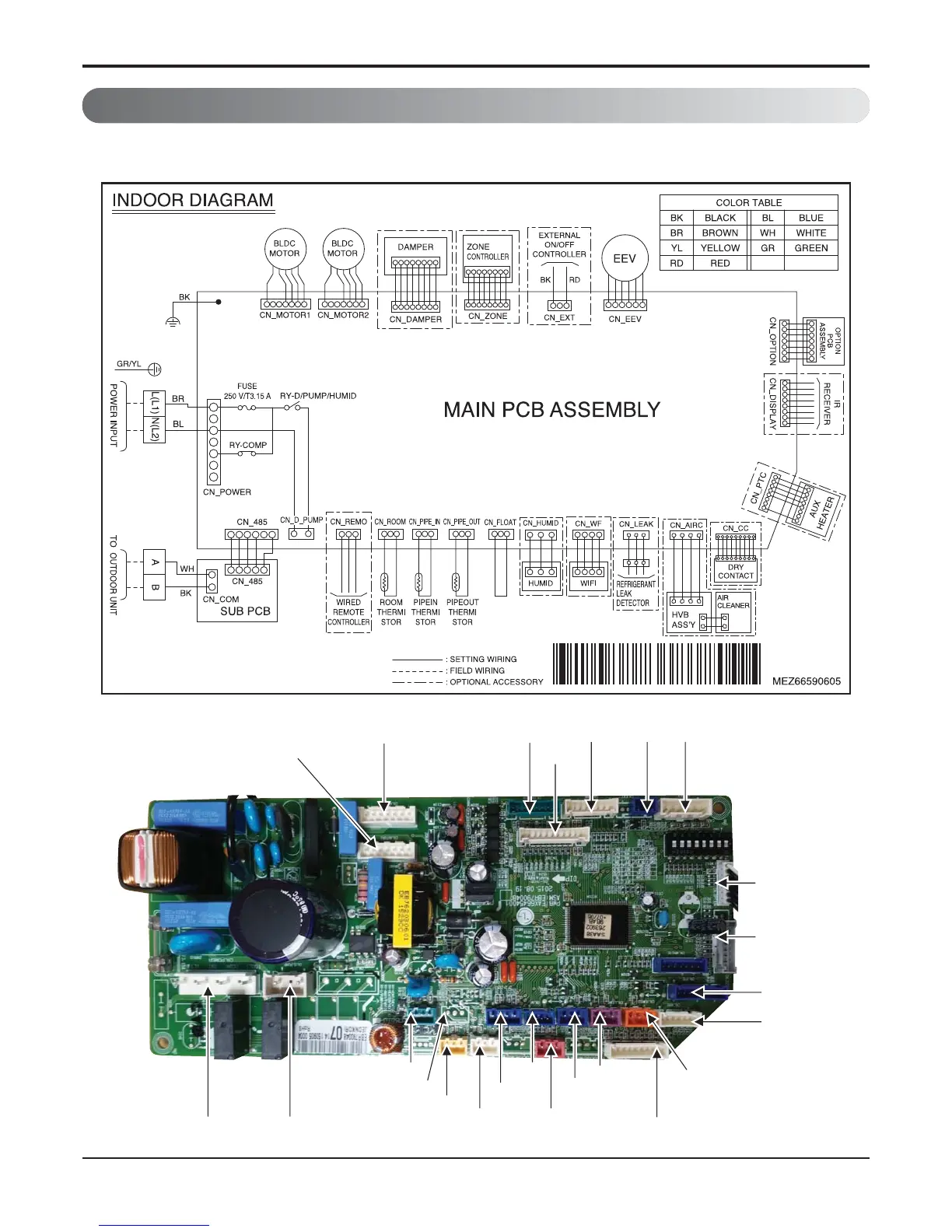

4. Wiring Diagrams
CN_MOTOR1
CN_MOTOR2
CN_DAMPER
CN_DDC
CN_ZONE
CN_EXT CN_EEV
CN_OPTION
CN_DISPLAY
CN_PTC
CN_485
CN_HUMID
CN_CC
CN_FLOAT
CN_WF
CN_PIPE_OUT
CN_POWER CN_D_PUMP
CN_REMO
CN_VM
CN_ROOM
CN_PIPE_IN
CN_AIRC
CN_LEAK
CE/CF Chassis
