ESPANOL
~

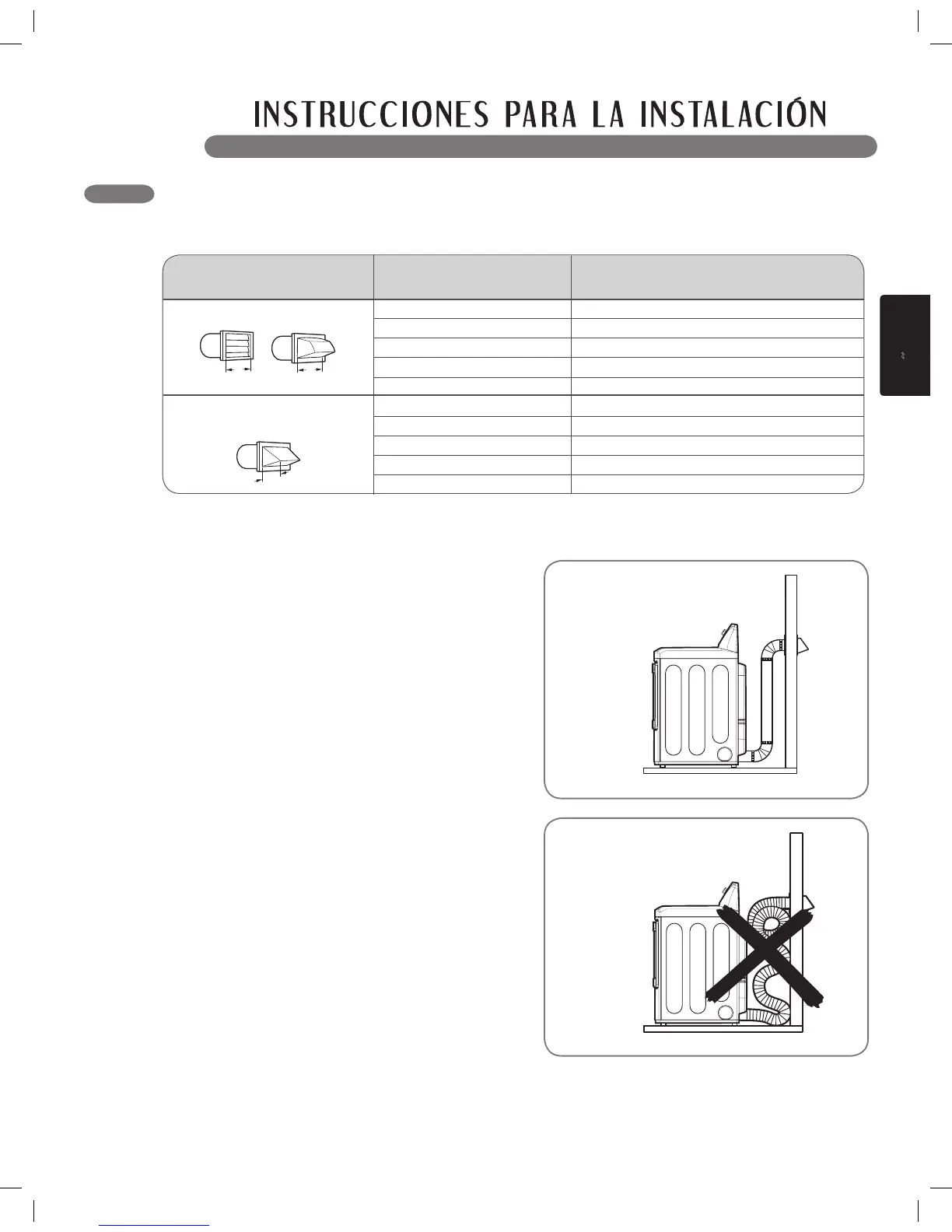

Ventilación de escape
correcta
Ventilación de escape
incorrecta
Direccionamiento y conexión del
sistema de conducto de escape
Siga las pautas indicadas más abajo para
maximizar el desempeño de secado y reducir
la acumulación de pelusa en el sistema de
conducto.
NOTA: El sistema de conducto y las conexiones
NO están incluidas y deben adquirirse por
separado.
•Useunsistemadeconductometálicorígidoo
semirígido de 10.2 cm (4 pulg.).
•Elconductodeescapedeberá tenderse lo más
corto posible.
•Uselamenorcantidaddeconexionesdecodo
que sea posible.
•Elextremomachodecadaseccióndel
conducto de escape deberá apuntar hacia
afuera de la secadora.
•Usecintaadhesivaimpermeableentodaslas
conexiones de conducto.
•Aísleelsistemadeconductoquesetiendea
través de áreas sin calefacción para reducir la
condensación y acumulación de pelusa en las
superficies del conducto.
IMPORTANTE:Si no se instala correctamente
la ventilación de escape de la secadora, se
anulará la garantía.
CONEXIÓN DEL CONDUCTO DE VENTILACIÓN DE LA SECADORA (cont.)
NOTA: Reste 6 pies (1,8 m) por cada codo adicional. No se recomienda usar más de cuatro codos de 90°.
Sistema de conducto
65 pies (19,8 m)
55 pies (16,8 m)
47 pies (13,7 m)
36 pies (11,0 m)
28 pies (8,5 m)
55 pies (16,8 m)
47 pies (13,7 m)
41 pies (12,5 m)
30 pies (9,1 m)
22 pies (6,7 m)
Tipo de tapa de pared
0
1
2
3
4
0
1
2
3
4
NúmerodeCodosde90°
Long. máx. de conducto metálico
flexible de diám. 4"
4"
(10.2 cm)
4"
(10.2 cm)
Recomendado
2
1
/2"
(6.35 cm)
Solamente para el uso en
los instalaciones de
conducto cortos
15
