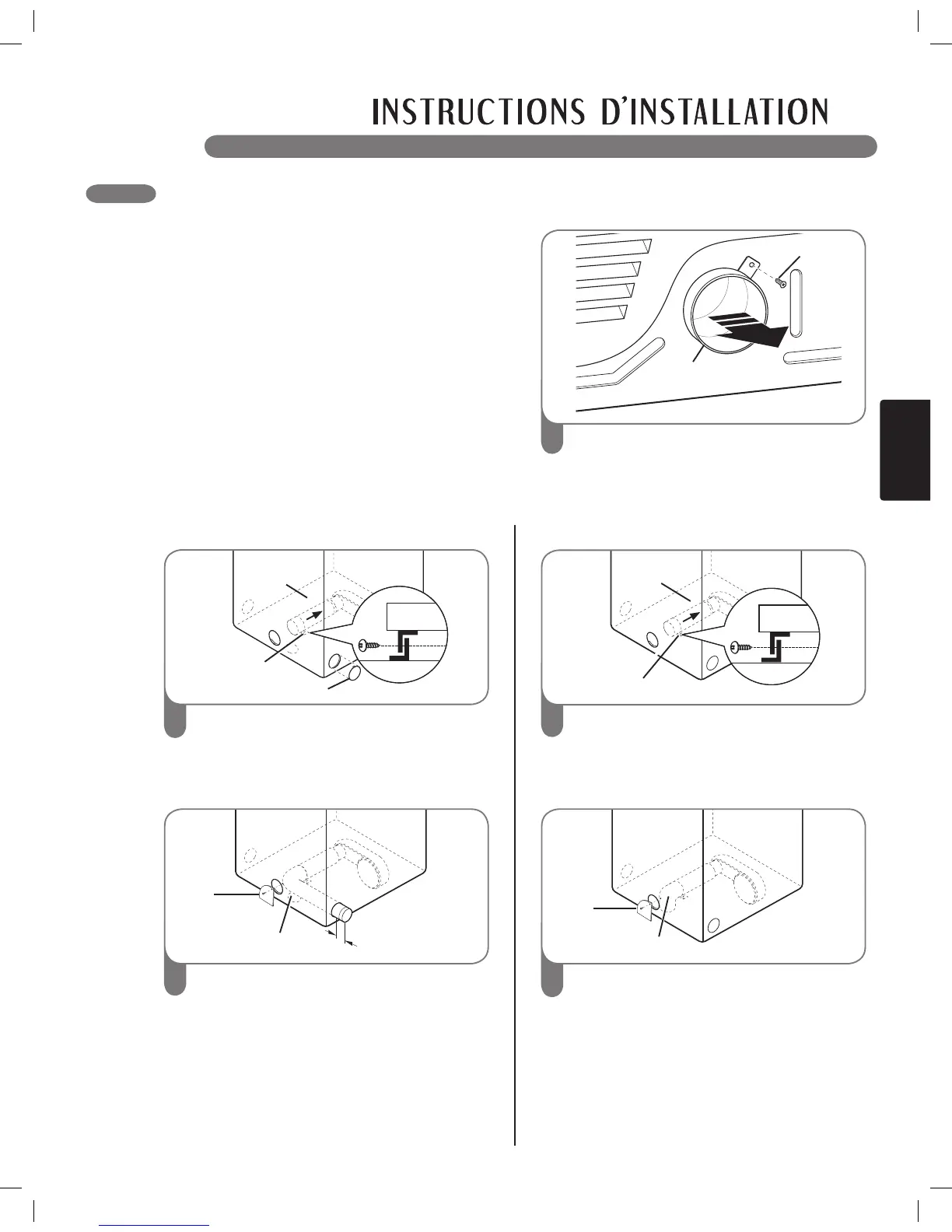

MODIFICATION DE L’EMPLACEMENT
DE LA SORTIE D’AIR
Dévissez la vis de fixation du conduit
d’évacuation d’air arrière. Tirez sur le conduit
pour le faire sortir.
1
Appuyez sur les languettes de l’alvéole défonçable
et retirez soigneusement la pièce pour dégager
l’ouverture voulue (la sortie d’air sur le côté droit
n’est pas offerte sur les modèles à gaz). Insérez le
conduit adaptateur dans le boîtier de ventilateur et
fixez-le à la base de la sécheuse comme indiqué.
2
Alvéole
défonçable
Support
Conduit
adaptateur
Préassemblez un coude de 4 po (10 cm) de diamètre à
la prochaine section de conduit de 4 po (10 cm) et fixez
solidement tous les raccords avec du ruban à conduit.
Assurez-vous que l’extrémité mâle du coude fait face à
L’OPPOSÉ de la sécheuse. Insérez l’ensemble coude/
conduit dans l’ouverture latérale et enfoncez-le dans le
conduit adaptateur. Fixez solidement en position avec
du ruban à conduit. Assurez-vous que l’extrémité mâle
du conduit dépasse d’environ 1½ po (3,8 cm) pour le
raccorder au système de conduits.
Fixez la plaque protectrice au dos de la sécheuse avec
la vis fournie.
1
1
/2"
(3.8 cm)
3
Coude
Plaque
protectrice
1
Conduit d’évacuation
d’air arrière
Vis de
fixation
OPTION 1 : Sortie d’air latérale
Insérez le conduit adaptateur dans le boîtier de
ventilateur et fixez-le à la base de la sécheuse
comme indiqué.
2
Insérez le coude de 4 po (10 cm) de diamètre
dans l’ouverture arrière et enfoncez-le dans
le conduit adaptateur. Assurez-vous que
l’extrémité mâle du coude soit face au bas
par le trou au fond de la sécheuse. Fixez
solidement en position avec du ruban à
conduit. Fixez la plaque protectrice au dos
de la sécheuse avec la vis fournie.
3
Coude
Plaque
protectrice
OPTION 2 : Sortie d’air inférieure
Support
Conduit
adaptateur
AVERTISSEMENT
w
Votre nouvelle sécheuse est livrée avec une sortie d’air arrière. Il est
possible d’en modifier la position pour obtenir une sortie d’air sous
l’appareil ou sur le côté (la sortie d’air sur le côté droit n’est pas
offerte sur les modèles à gaz).
Unetroussedeconversion,pièceno383EEL9001B,estoffertechez
votre détaillant LG. L’ensemble comprend les éléments nécessaires
pour modifier l’emplacement du conduit de la sortie d’air.
•Utiliserunéventenmétalrobuste.
•Nepasutiliserdeconduitenplastiqueouenaluminium.
•Nettoyerlesanciensconduitsavantl’installationdelasécheuse.
Portez des gants durant l’installation.
•Protégezvosmainsetbrasdesbordscoupantslorsquevous
travaillez dans la caisse. Veillez a porter des gants.
•Pourreduirelerisquedeblessure,observertouteslesproceduresde
securite recommandees par l'industrie, y compris l'utilisation de gants
a manches longues et de lunettes de securite.
•Ledefautderespectertouteslesconsignesdesecuritedecemanuel
peut causer des dommages, des blessures ou la mort.
13
