18 INSTALACIÓN
7

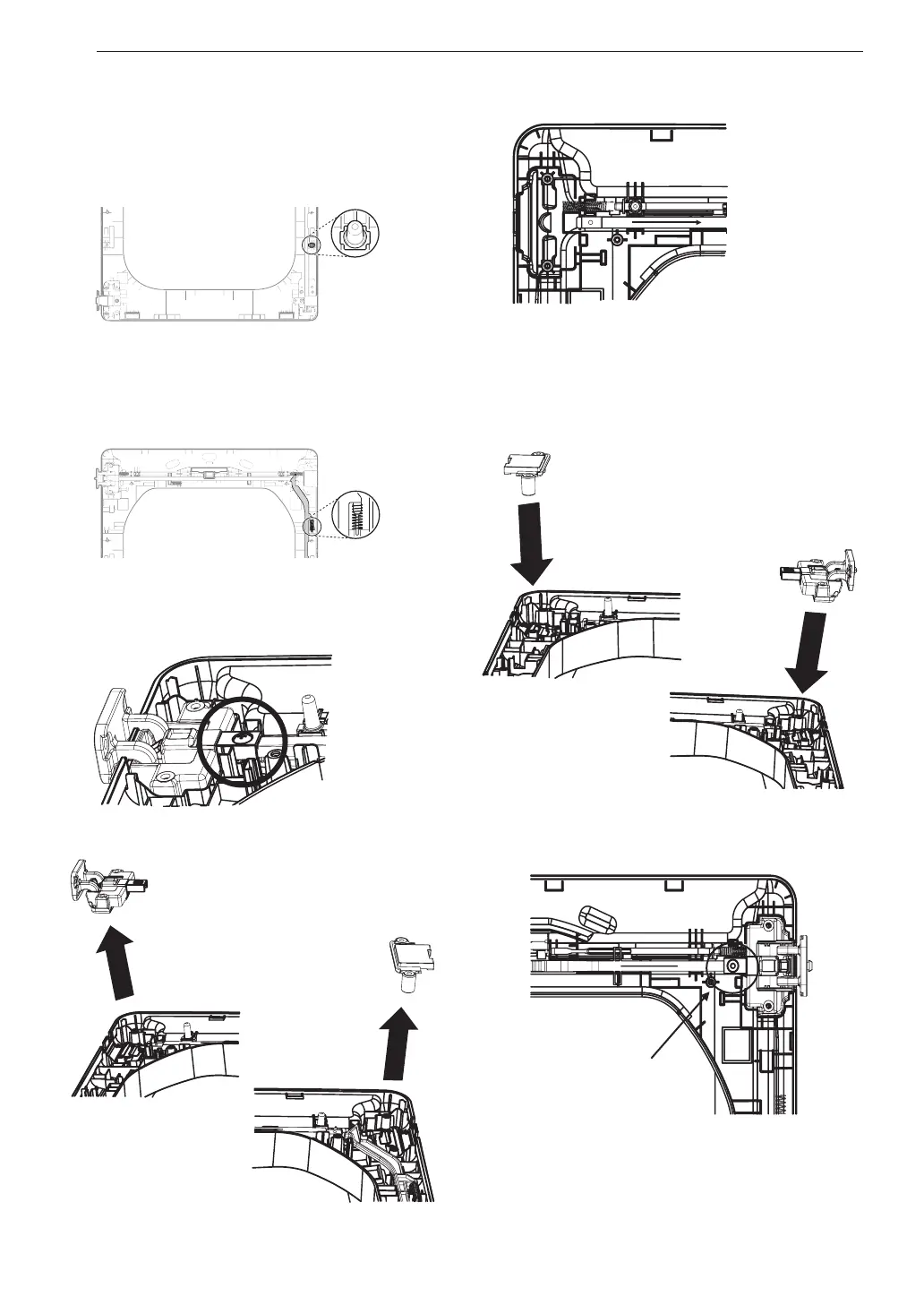

Levante el botón gris de conexión en el lado de la
puerta.
Asegúrese de remover el resorte con el botón de
enclavamiento y mantener los dos juntos. Ponga el
botón de enclavamiento a un lado. No lo confunda con
los botones de enclavamiento de la parte superior de la
puerta externa.
8
Retirelabarradebloqueolateral.
Retire la barra de bloqueo lateral del soporte inferior de
la bisagra levantando el extremo superior de la barra
y deslizándolo hacia la parte superior de la puerta. El
resorte debe permanecer unido a la barra de cierre.
Ponga a un lado la barra de cierre.
Resorte
9
Invierta el conjunto de la bisagra superior y la placa de la
bisagra.
a. Quite el tornillo que conecta la bisagra superior a la
barra de cierre superior y póngalo a un lado.
b. Levante la placa de la bisagra superior (en la derecha)
y déjela a un lado.
c. Deslice la barra de cierre superior a la derecha.
d. d. Levante la bisagra superior (a la izquierda), rótela
180 grados, e instálela sobre la barra de cierre a la
derecha, donde retiró la placa de la bisagra, Presione
rmemente para sentar completar la bisagra.
e. Gire la placa de la bisagra 180 grados e instálela en
el lado superior izquierdo de la puerta.
f. Inserte y apriete el tornillo que conecta la bisagra
superior a la barra de cierre superior, retirado en el
paso a.
Assemble screw
