29INSTALLATION
FRANÇAIS
Cordon d'alimentation à trois ls
•
L'installation à trois fils est INTERDITE
dans les nouvelles constructions à partir du
1
er
janvier 1996.
•
Un serre-câble homologué UL est requis.
•
Utilisez un cordon d'alimentation de 30 A et 240 V
homologué UL à trois fils de cuivre nº 10 AWG minimum
avec cosses à œillet ou ouvertes à extrémités recourbées
vers le haut.
1

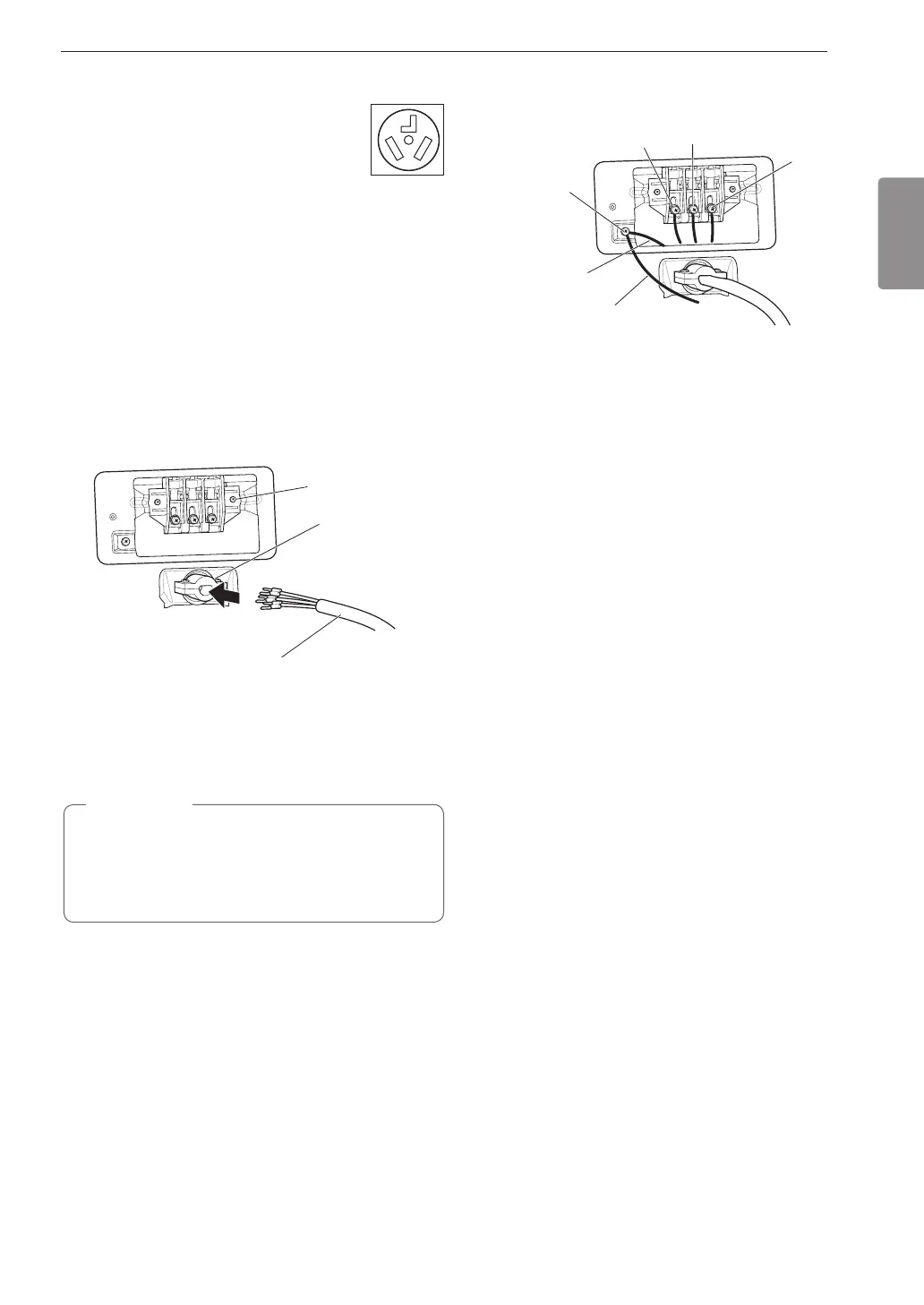

Enlevez le couvercle d'accès du bloc de jonction situé
dans la partie supérieure du dos de la sécheuse.
2
Installez un serre-câble homologué UL dans l'ouverture
du cordon d'alimentation.
3
Insérez le cordon d'alimentation de 30 A et 240 V
homologué UL à trois fils de cuivre nº 10 AWG minimum
dans le serre-câble.
Bloc du terminal
Réducteur de
tension approuvé
par l’UL
Cordon d’alimentation à
troislsapprouvéparl’UL
4
Fixez les deux fils de courant (noir et rouge) du cordon
d'alimentation aux vis extérieures du bloc de jonction.
5
Fixez le fil neutre (blanc) à la vis centrale du bloc de
jonction.
REMARQUE
Cette sécheuse est fournie avec le conducteur neutre
mis à la masse. Si vous souhaitez utiliser un cordon
d’alimentation à trois fils et que la réglementation le
permet, assurez-vous que le fil de masse blanc est
connecté à la vis de masse verte.
6
Branchez le fil de mise à la masse extérieur (si les codes
locaux le demandent) à la vis de mise à la masse verte.
7
Serrez toutes les vis solidement.
8
Replacez le couvercle d'accès sur le bloc de jonction.
Sous
tension
(rouge)
Neutre
(blanc)
Sous tension
(noir)
Vis de
masse
Fil de masse externe (si la
réglementation locale l’exige)
Fil blanc des
lscouplésde
la sécheuse
