9
ufstellanweisung
A
1. Unscrew the adapter ring plate and the 4
adapter retaining screws.
2. Push the adapter onto the end of the tap
so that the rubber seal forms a watertight
connection. Tighten the adapter ring plate
and the 4 screws.
3. Push the water supply hose vertically
upwards so that the rubber packing within
the hose can adhere completely to the
tap and then tighten it by screwing it to
the right.
• Diese Maschine ist auf einen Wasserdruck von 100 bis 1000 kPa (1,0 ~ 10 kgf/cm
2
) ausgelegt.
• Beim Anschluss des Zulaufschlauchs am Ventil aufpassen, dass die Überwurfmutter korrekt auf
das Gewinde des Ventils aufgeschraubt wird.
• Bei einem Wasserdruck von mehr als 1000 kPa muss ein Druckminderer vor dem Einlass
angeordnet werden.
• Den Schlauch regelmäßig kontrollieren und ersetzen, falls notwendig.
Typ A: Installation des Wasseranschluss-Schlauches ohne Gewinde
• Schrauben Sie das Gewinde des
Schlauches gleichmässig und fest an den
Wasseranschluss
■

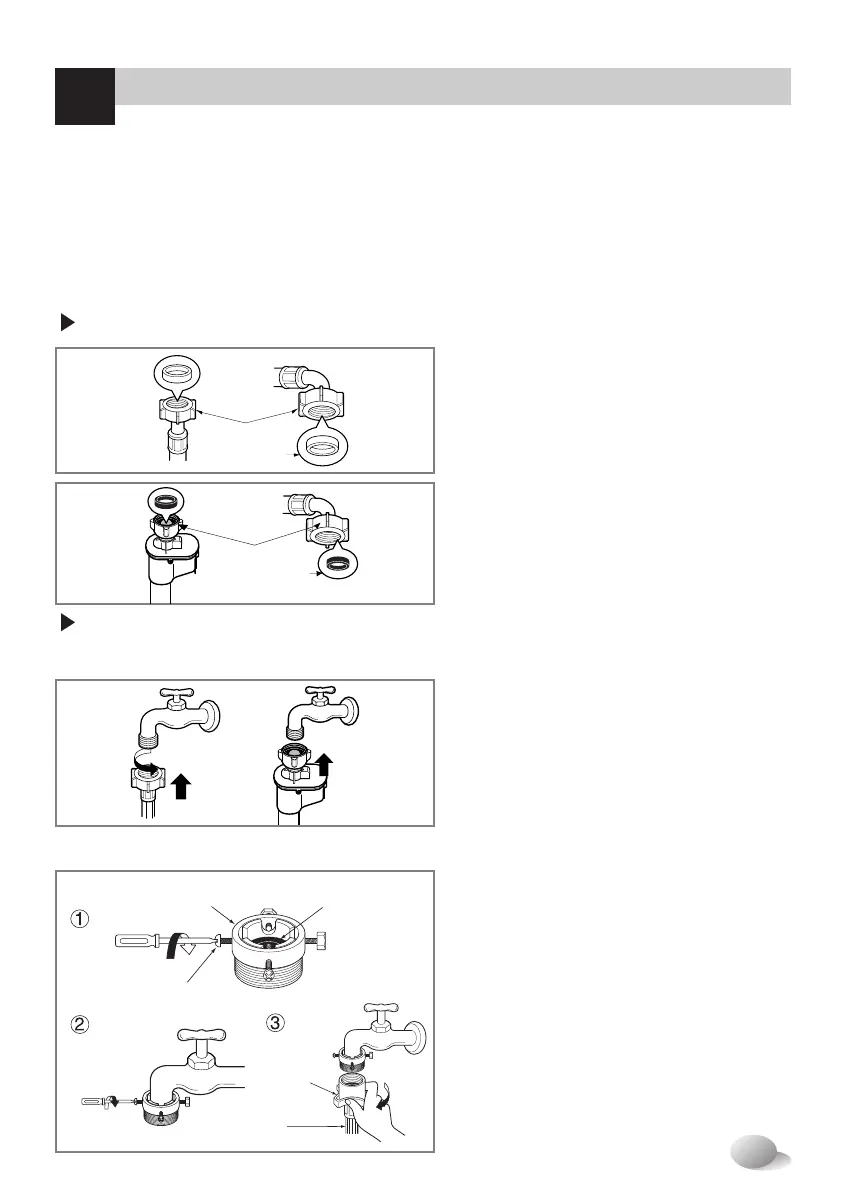

Anschluss des Wasserzulaufschlauchs
1. Schritt : Überprüfe Dichtung am Zulaufschlauch
2. Schritt : Schließen Sie den Schlauch am Wasseranschluß an
•
Der Überwurfmutter des
Wasserzulaufschlauchs sind zwei
Dichtringe beigelegt, um Wasseraustritt
zu verhindern. Zum Prüfen der
Anschlüsse auf Dichtigkeit den
Wasserhahn vollständig aufdrehen.
oberer
Verbindungsring
Gummidichtungsring
Platte
Waserzulauf-
schlauch
Feststellschraube
Überwurtmutter
Überwurtmutter
Gummidichtung
Gummidichtung
Type-B : Connecting Screw-type hose to tap without thread
