LG SH7Q.DCHLLLK Service Manual

ENGLISH
Installing and Using the Product
Please read this manual carefully before operating your set and retain it for future reference.
To view the instructions of advanced features, visit http://www.lg.com or scan QR code and then download
Owner’s Manual. Some of the content in this manual may differ from your product.

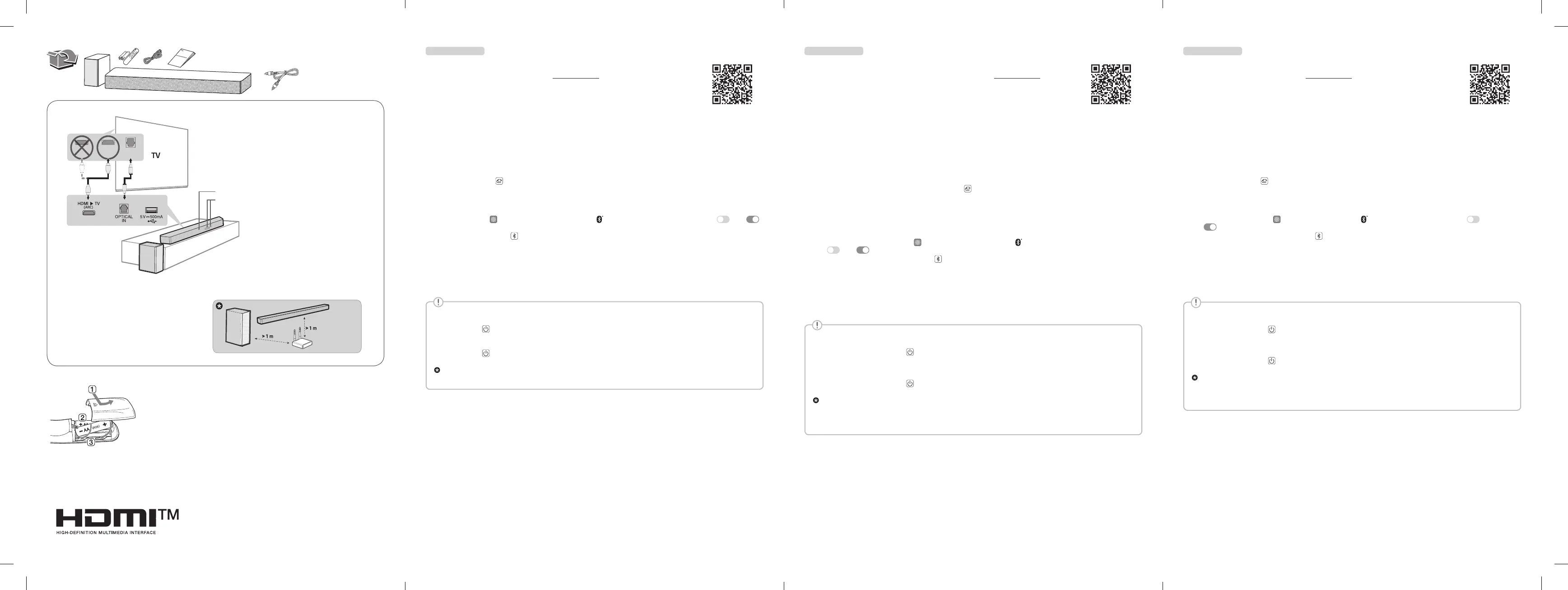

A Sound bar
B Status Display / Remote Control Receiver
C Wireless Subwoofer - Install it close to the sound bar.
a Connect the sound bar to your TV via an optical cable or an HDMI cable.
b Connect to power in the following order: wireless subwoofer [ sound bar. Then, turn on the sound bar. When the connection is
automatically established with the sound bar, the LED on the wireless subwoofer will light up green.
c Using the product with your TV
A Press the Function
button repeatedly until “OPT/HDMI ARC” appears on the status display.
B On your TV’s settings, set the output speaker to [HDMI ARC], [Optical], or [External Speaker].
C When the TV is properly connected to the product, “OPT” or “ARC” will appear on the status display with a sound.
d Connecting the product to your smartphone via Bluetooth
A Tap the Settings
button on your smartphone and select Bluetooth. Turn on the Bluetooth function. ( Off >
On)
B Press the Bluetooth pair
button. After a moment, you will see “BT READY” on the status display.
C Find and tap the product on your smartphone. The product appears as “LG SH7Q (XX)”.
D When the product is connected to your smartphone via Bluetooth, you can see the status display change from “PAIRED” [
“Connected Bluetooth device name” [ “BT”.
e Connecting to the LG Sound Bar app
A Find and install the LG Sound Bar app on Google Play or App Store from your smartphone.
B You can get more information regarding its use by selecting [Help] in [Setting].
If you see a red LED on the front of the wireless subwoofer, it means that the sound bar is not connected to the subwoofer. If this is the
case, connect them in the following order.
A Press the Power
button on the sound bar to turn it off.
B Press the PAIRING button on the back of the disconnected wireless subwoofer. Check if LED blinks green.
- If you still see a red LED on the front of the wireless subwoofer, press and hold the button on the back of the subwoofer again.
C Press the Power
button on the sound bar to turn it on.
D When the connection is established, you will see a green LED light on the front of the wireless subwoofer.
Keep the sound bar, the subwoofer away from the device (ex. wireless router, microwave oven, etc.) over 1 m to prevent wireless interference.
y Some speakers may not make sound depend on the input source. Select CINEMA sound mode to listen through all speakers.
y Design and specications are subject to change without notice.
y Google Play is a trademark of Google LLC.
C
a
OPTICAL
OUT
HDMI IN
(ARC)
HDMI IN
a
B
A
Replacement of Battery
Changement de la pile
Substituição da bateria
FRANÇAIS
Installation et utilisation du produit
Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour référence ultérieure.
Pour afcher les instructions des fonctionnalités avancées, rendez-vous sur http://www.lg.com ou scannez
le code QR puis téléchargez le manuel de l’utilisateur. Certaines parties de ce manuel peuvent ne pas
correspondre à votre produit.
A Barre de son
B Afchage statut / Récepteur télécommande
C Caisson de basses sans l - L’installer près de la barre de son.
a Connecter la barre de son à votre téléviseur via un câble optique ou HDMI.
b Connecter à l’alimentation dans l’ordre suivant : caisson de basses sans l [ barre de son. Puis, mettre la barre de son sous
tension : Lorsque la connexion est automatiquement établie avec la barre de son, la LED du caisson de basses sans l s’allume en
vert.
c Utilisation de la barre de son avec votre TV
A Appuyer de manière répétée sur le bouton de Fonction
jusqu’à ce que « OPT/HDMI ARC » apparaisse sur l’afchage de
statut.
B Dans les paramètres du téléviseur, ajustez la sortie du haut-parleur sur [HDMI ARC], [Optique], ou sur [Haut-parleur externe].
C Une fois le téléviseur correctement connecté au produit, « OPT » ou « ARC » apparaît sur l’afchage de statut avec l’émission
d’un son
d Connexion de la barre de son à votre smartphone via Bluetooth
A Appuyer sur le bouton Paramètres
de votre smartphone et sélectionner Bluetooth. Activer la fonction Bluetooth.
( Off > On)
B Appuyer sur le bouton Appairer Bluetooth
. Après un moment, vous verrez « BT READY » sur l’afchage du statut.
C Rechercher et appuyer sur le produit sur votre smartphone. Le produit s’afche comme « LG SH7Q (XX) »
D Lorsque le produit est connecté à votre smartphone via Bluetooth, vous pouvez voir l’afchage de statut passer de « PAIRED »
[ « Nom de l’appareil Bluetooth connecté » [ « BT ».
e Connexion à l’application LG Sound Bar
A Rechercher et installer l’application LG Sound Bar dans Google Play ou App Store depuis votre smartphone.
B Obtenez davantage d’informations sur son utilisation en sélectionnant [Aide] dans [Paramètres].
Si une LED rouge s’allume à l’avant du caisson de basses sans l, cela signie que la barre de son n’est pas connectée aux haut-parleurs.
Dans ce cas, les connecter dans l’ordre suivant.
A Appuyer sur le bouton Marche/Arrêt
de la barre de son pour la désactiver.
B Appuyer sur le bouton PAIRING au dos du caisson de basses sans l déconnecté. Vérier que la LED clignote en vert.
- Si une LED est toujours en rouge à l’avant du caisson de basses sans l, maintenir de nouveau enfoncé le bouton au dos du caisson de basses
sans l.
C Appuyer sur le bouton Marche/Arrêt
de la barre de son pour l’activer
D Une fois la connexion établie, vous verrez une lumière LED verte allumée à l’avant du caisson de basses sans l.
Pour éviter les interférences des équipements sans l, la barre de son et le caisson de basses doivent être à une distance d’au moins 1 m par
rapport à l’appareil (comme le routeur sans l, le four à micro-ondes, etc.).
y Certains haut-parleurs peuvent ne pas émettre de son selon la source d’entrée. Sélectionner le mode sonore CINEMA (Cinéma) pour écouter le
son au travers de tous les haut-parleurs.
y La conception et les caractéristiques peuvent être sujettes à modication sans préavis.
y Google Play est une marque déposée de Google LLC.
PORTUGUÊS
Instalação e utilização do produto
Leia cuidadosamente este manual antes de operar o seu aparelho e guarde-o para referência futura.
Para ver instruções de recursos avançados, visite http://www.lg.com ou digitalize o código QR para descarregar
o manual do utilizador. Algum do conteúdo presente neste manual pode divergir do seu produto.
A Barra de som
B Ecrã de estado/Recetor do controlo remoto
C Subwoofer sem os - Instale-o perto da barra de som.
a Ligue a barra de som à sua televisão através de um cabo ótico ou HDMI.
b Ligue a alimentação pela seguinte ordem: subwoofer sem os [ barra de som. Depois, ligue a barra de som. Quando a ligação à
sound bar se estabelecer automaticamente, o LED no subwoofer sem os acender-se-á a verde.
c Utilização do produto com a sua televisão
A Prima o botão Função
repetidamente até “OPT/HDMI ARC” aparecer no ecrã de estado.
B Nas denições da sua televisão, dena a coluna de saída para [HDMI ARC], [Ótica], ou [Coluna Externa].
C Quando a TV está ligada corretamente ao produto, “OPT” ou “ARC” aparece na apresentação de estado com um som.
d Ligação da unidade ao seu smartphone via Bluetooth
A Toque no botão Definições
no seu smartphone e selecione Bluetooth. Ligue a função Bluetooth. ( Desligar >
Ligar)
B Prima o botão Emparelhamento Bluetooth
. Após um momento, poderá ver “BT READY” no ecrã de estado.
C Encontre e toque no produto no seu smartphone. O produto aparece como “LG SH7Q (XX)”.
D Quando o produto estiver ligado ao seu smartphone via Bluetooth, poderá ver o ecrã de estado passar de “PAIRED” [
“Nome do dispositivo Bluetooth ligado” [ “BT”.
e Ligar à aplicação LG Sound Bar
A Encontre e instale a aplicação LG Sound Bar em Google Play ou App Store a partir do seu smartphone.
B Pode obter mais informações relativamente à utilização selecionando [Ajuda] em [Denição].
Se vir um LED vermelho na parte frontal do subwoofer sem os, a sound bar não está ligada ao subwoofer. Se isso acontecer, ligue-as pela
seguinte ordem.
A Prima o botão Ligar/Desligar
na barra de som para a desligar.
B Prima o botão PAIRING na parte traseira do subwoofer sem os desligado. Verique se o LED pisca a verde.
- Se continuar a ver um LED vermelho na parte frontal do subwoofer sem os, prima nova e continuamente o botão na parte traseira do
subwoofer.
C Prima o botão Ligar/Desligar
na barra de som para ligá-la.
D Quando a ligação é estabelecida, verá um LED verde a acender na parte frontal do subwoofer sem os.
Mantenha a sound bar e o subwoofer a mais de 1 m do dispositivo (por exemplo, router sem os, forno micro-ondas, etc.) para evitar
interferências sem os.
y Alguns altifalantes poderão não emitir som consoante a fonte de entrada. Selecione o modo de som CINEMA (Cinema) para ouvir através de
todos os altifalantes.
y O design e as especicações encontram-se sujeitos a alterações sem aviso prévio.
y Google Play é uma marca comercial da Google LLC.
SH7Q.DGHALLK_SIMPLE_MFL71894810.indd 5-8 2022-07-28   11:18:06

LG SH7Q.DCHLLLK Specifications

General

Brand	LG
Model	SH7Q.DCHLLLK
Category	Speaker System
Language	English
