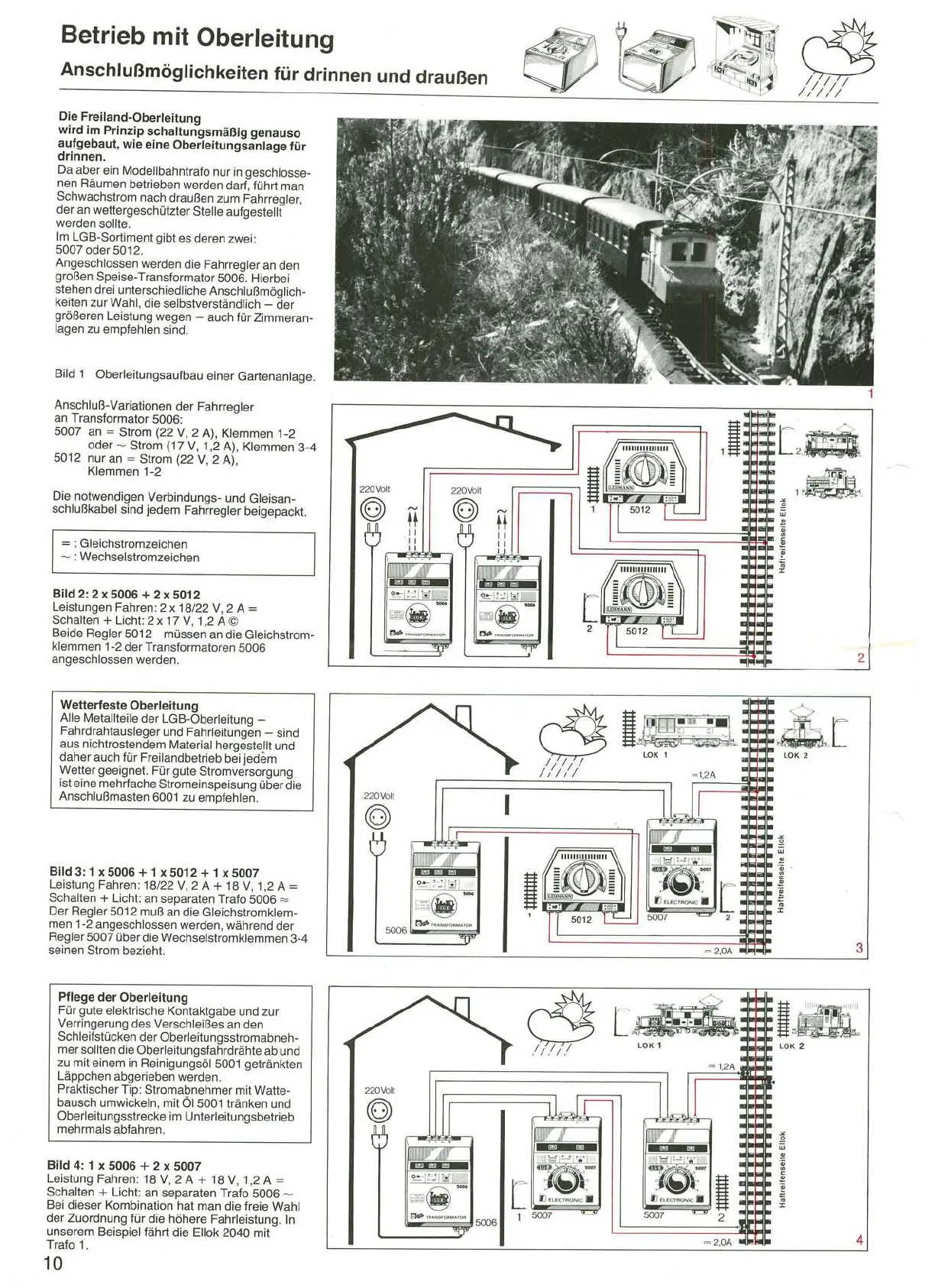

Betrieb mit Oberleitung
Anschlußmöglichkeiten für drinnen und draußen
Die Freiland-Oberleitung
wird im Prinzip schaltungsmäßig genauso
aufgebaut, wie eine Oberleitungsanlage tür
drinnen.
Da aber ein Modellbahntrafo nur in geschlosse-
nen Räumen betrieben werden darf, führt man
Schwachstrom nach draußen zum Fahrregler,
der an wettergeschützter Stelle aufgestellt
werden sollte.
Im LGB-Sortiment gibt es deren zwei:
5007 oder 5012.
Angeschlossen werden die Fahrregler an den
großen Speise-Transformator 5006. Hierbei
stehen drei unterschiedliche Anschlußmöglich-
keiten zur Wahl, die selbstverständlich - der
größeren Leistung wegen - auch für Zimmeran-
lagen zu empfehlen sind.
Bild 1 Oberleitungsaufbau einer Gartenanlage.
Anschluß-Variationen der Fahrregler
an Transformator 5006:
5007 an
=
Strom (22 V, 2 A), Klemmen 1-2
oder ~ Strom (17 V, 1,2 A), Klemmen 3-4
5012 nur an
=
Strom (22 V, 2 A),
Klemmen 1-2
Die notwendigen Verbindungs- und Gleisan-
schlußkabel sind jedem Fahrregler beigepackt.
= :
Gleichstromzeichen
~ : Wechselstromzeichen
Bild 2: 2 x 5006
+
2 x 5012
Leistungen Fahren: 2 x 18/22 V, 2A
=
Schalten + Licht: 2 x 17 V, 1,2 A ©
Beide Regler 5012 müssen an die Gleichstrom-
klemmen 1-2 der Transformatoren 5006
angeschlossen werden.
Wetterfeste Oberleitung
Alle Metallteile der LGB-Oberleitung -
Fahrdrahtausleger und Fahrleitungen - sind
aus nichtrostendem Material hergestellt und
daher auch für Freilandbetrieb bei jedem
Wetter geeignet. Für gute Stromversorgung
ist eine mehrfache Stromeinspeisung über die
Anschlußmasten 6001 zu empfehlen.
Bild 3: 1 x 5006 + 1 x 5012 + 1 x 5007
Leistung Fahren: 18/22 V, 2A+ 18 V, 1,2 A
=
Schalten + Licht: an separaten Trafo 5006
=
Der Regler 5012 muß an die Gleichstromklem-
men 1-2 angeschlossen werden, während der
Regler 5007 über die Wechselstromklemmen 3-4
seinen Strom bezieht.
Pflege der Oberleitung
Für gute elektrische Kontaktgabe und zur
Verringerung des Verschleißes an den
Schleifstücken der Oberleitungsstromabneh-
mer sollten die Oberleitungsfahrdrähte ab und
zu mit einem in Reinigungsöl 5001 getränkten
Läppchen abgerieben werden.
Praktischer Tip: Stromabnehmer mit Watte-
bausch umwickeln, mit Öl 5001 tränken und
Oberleitungsstrecke im Unterleitungsbetrieb
mehrmals abfahren.
Bild 4: 1 x 5006 + 2 x 5007
Leistung Fahren: 18 V, 2 A + 18 V, 1,2A
=
Schalten + Licht: an separaten Trafo 5006 ~
Bei dieser Kombination hat man die freie Wahl
der Zuordnung für die höhere Fahrleistung. In
unserem Beispiel fährt die Ellok 2040 mit
Trafo 1.
