Montaje con interfaz cableada
Abra la locomotora y busque la interfaz en la electrónica
existente.

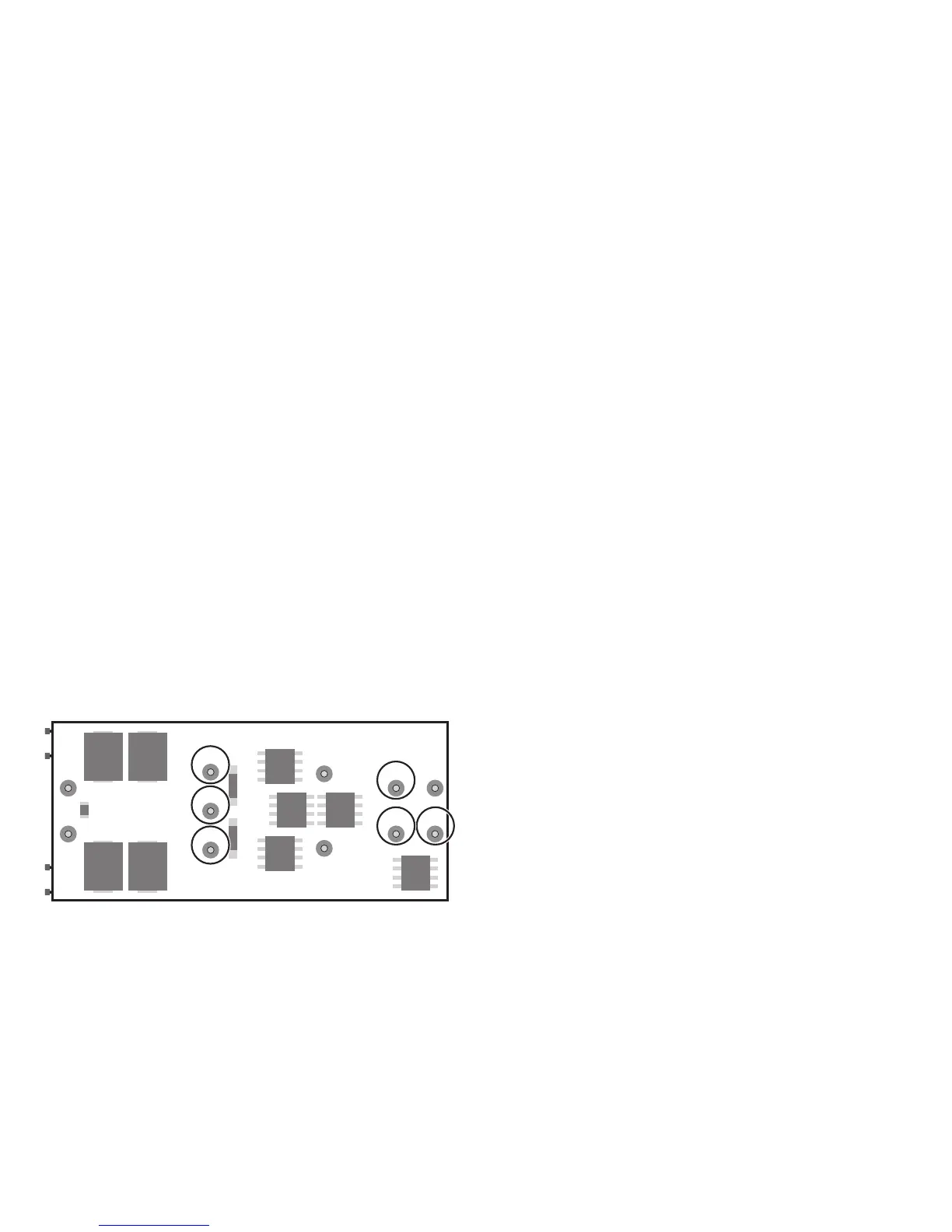

Podrá identificar la interfaz por los cuatro pines
marcados con „ge“ (amarillo), „ws“ (blanco), „bn“
(marrón) y „gn“ (verde) y junto a éstos se encuentra
un receptáculo de pin vacío en el cual se encuentra el
cable auxiliar del decoder 55026. Este cable se conecta
a las conexiones abajo marcadas. Enchufe un segundo
decoder, tal vez necesario, en la segunda fila de pines.
Si existen, acto seguido, deben cambiarse de la posición
„on“ a „off“ los microinterruptores que se encuentran
junto a la interfaz, los denominados microinterruptores
„DIP“. Reensamblar la locomotora y ponerla en servicio.
Montaje en locomotoras con interfaz Direct
Decoder
Abra la locomotora y busque hembrillas vacías en
la electrónica existente. En estas hembrillas puede
colocarse a presión y enchufarse el decoder „cara a
cara“. No se extrañe si no se alojan todos los pines del
decoder en una hembrilla; están soldadas únicamente
las hembrillas necesarias para el funcionamiento sin
anomalías de la locomotora en cuestión. Cortar previa-
mente con unos alicates (no desoldar) los 4 conductores
de conexión del decoder.
Si existen, acto seguido, deben cambiarse de la posición
„on“ a „off“ todos los microinterruptores situados junto
a la interfaz, los denominados microinterruptores DIP.
Reensamblar la locomotora y ponerla en servicio.
