Lian-Li UNI FAN SL120 V2 RGB User Manual

控 制 器 線 材 連 接

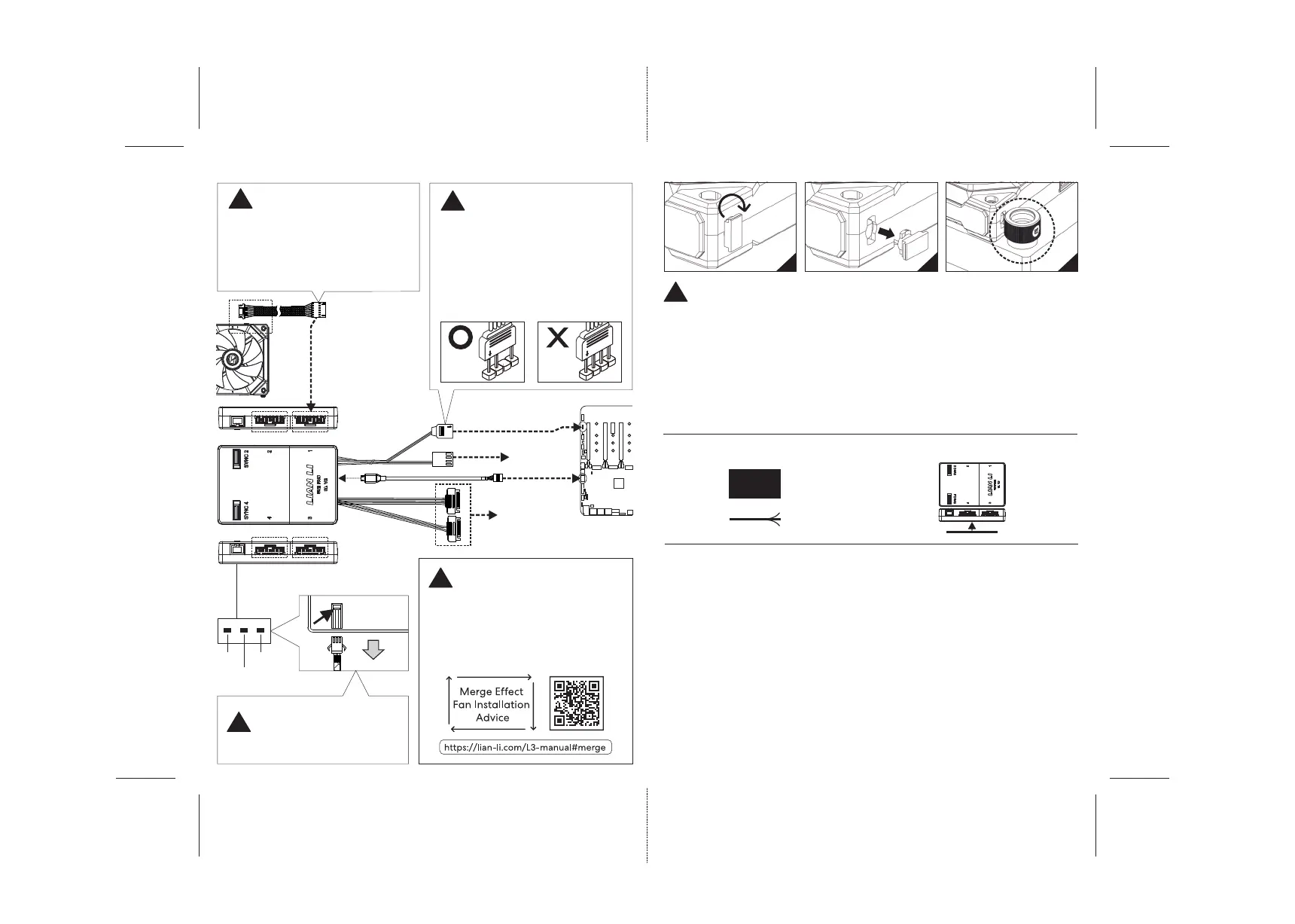

Controller Cable Connection /
G50.12 SLV23.00
Connect to USB
Connect to 5V ARGB
3 pin header
Connect to
PSU SATA 15 Pin
Connect to 1,
or 2, or 3, or 4
12
連接到 1 或 2， ，
或 3 或 4，
5 V 12 V
警 告 請 不要 連 接 錯 誤 類 型 的!
L E D接頭 如 果 連 接 到 1 2 V接 ⼝， ，
將 造 成 永 久 損 壞 。
Warning! Do not connect the
wrong type of LED connector. If it
is connected to the 12 V connector,
permanent damage will occur.
!
Note! Press and pull out the
connector to release the
cable.
注 意 按 下再 拉 出線材 接 頭! 。
!
1
2
Press
34
GND VCC
DATA
SM Type
1
注 意2!本 ⾵扇 為 2 8 m m厚 度 採 下 沉式 螺 絲孔設 計 適 ⽤ ⼀般 常 規， ，
⾧ 螺 絲(具有 隱 藏螺絲 頭 的功 能) 無 法 使 ⽤墊 ⽚+⾧ 螺絲， 。
Note 2 ! Implementing counterbore screw holes to fit standard long screws,
do not use gaskets when mounting with long screws.
⽔ 冷 排 上 的 ⾵ 扇 安 裝
Fan Mounting on Raditor /
注 意 1!若 遇到 ⽔ 冷排出 ⽔ 位置 影 響⾵ 扇 扣鎖 可 將 ⾵扇 卡 扣鎖移 除， 。
Note 1 ! The fan interlocking key is removable if it is affected by the
radiator inlet and outlet.
!
3
2
控制器 2 個 SATA 15 PIN線材電源 全接情況下 最⼤輸出如下：，
1. 請勿串接超過 顆⾵扇⾄控制器控制器最⼤輸出為 ， 。29 W 16
2.採⽤ L-Connect 3󰷅軟體控制⾵扇設為定⾊⽩光 請將⽩光亮度降低， 。
3.同步主機板亮 度開⾄ 100%的定⾊⽩光時 最多⽀援8顆UN I FAN S L V2， 。
4.控制器上的SM typ e輸出⼝最⼤⽀援5 W ( SYNC 2接⼝同步 2號接⼝燈效；
SYNC 4接⼝同步 4號接⼝燈效)。
Restriction of Controller /
控 制 器 的 限 制
Maximum output of controller when connected BOTH SATA 15 PIN cable:
1. The maximum total output of the controller supports up to 29 W, do not
connect more than 16 fans to the controller.
2. Use L-Connect 3 to set static white, please lower the brightness.
3. When sync to motherboard and set as 100% brightness of static white, the
controller supports up to 8 . UNI FAN SL V2
4. Each SM type port supports up to 5 W.( SYNC 2 port syncs to the lighting effect
of port 2; SYNC 4 port syncs to the lighting effect of port 4)．
Use of Magnetic Adhesive Pad /
磁 性 膠 墊 使 ⽤
注 意 3! M 5 x 1 0請 使 ⽤附 件 裡的 螺 絲 來安 裝 ⾵扇， 以 確保 ⾵ 扇牢 固 。
Note 3 ! Only use the screws(M5x10) that is included in the box, other
screws may not hold the fan properly.
Remove
the adhesive
撕下 雙⾯膠
Connect to
fan header
Note! Merge lighting effects will be
affected by the installation direction,
please refer to link below for details.
注意 ! 某些燈效會因為⾵扇擺放位置⽽受到
影響，請先掃碼或輸⼊網址參考詳細圖解。
!
Note! The header is designed with a
clamp, please press the clump to
release the header from the controller.
注 意 ! 此 接 頭 設 有 卡 扣 ， 請 向 下 按 壓
卡 扣 再 將 接 頭 拔 出 控 制 器 。
!

Lian-Li UNI FAN SL120 V2 RGB Specifications

General

Fan Size	120 mm
Bearing Type	Fluid Dynamic Bearing
RGB Lighting	Yes, Addressable RGB
Connector	4-Pin PWM
RGB Connector	3-Pin ARGB
Dimensions	120 x 120 x 25 mm
Rated Voltage	12V DC
Current	0.18A
Power Consumption	2.16W
Max Airflow	64.5 CFM
Daisy Chain	Yes
