16
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
6

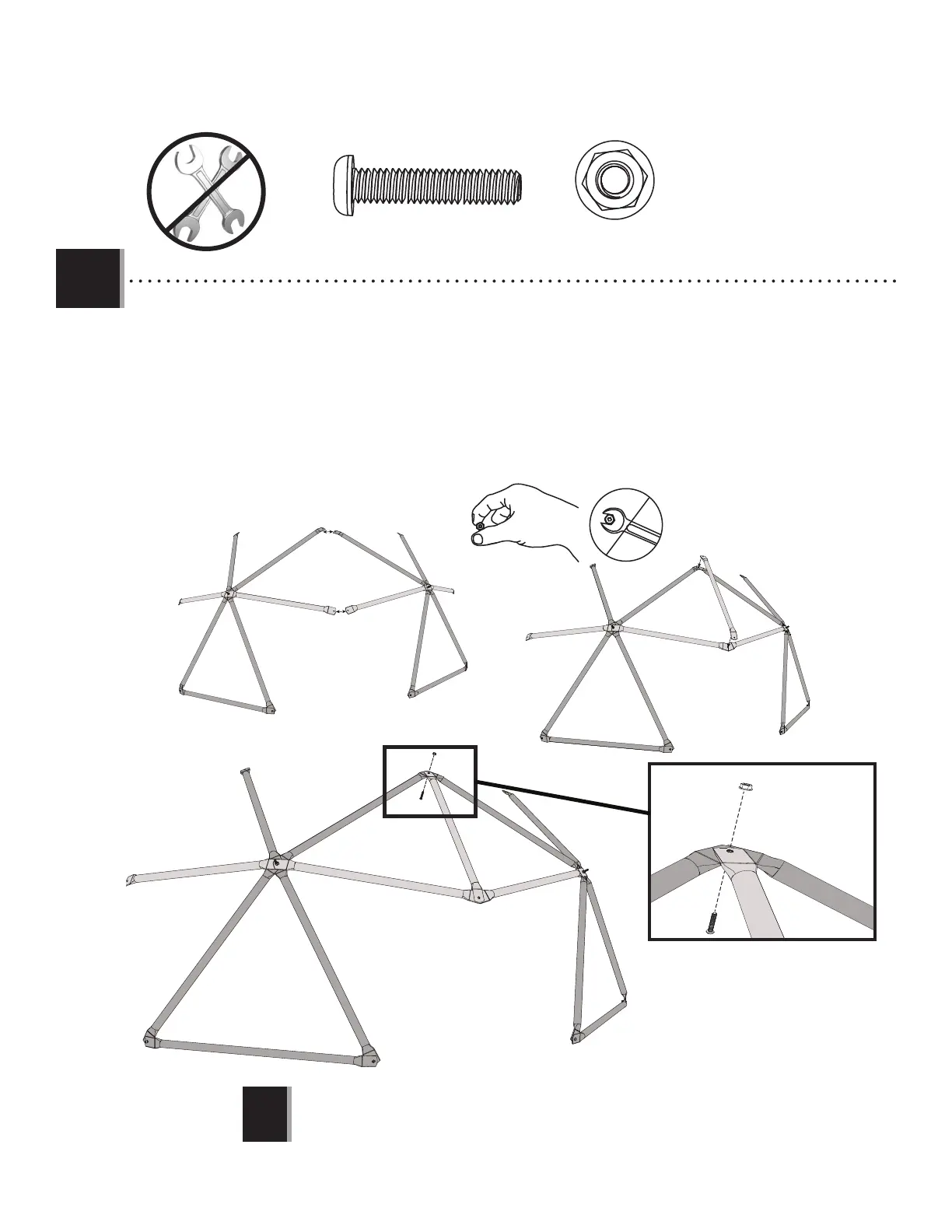

1.3
• Bring the assemblies completed in steps 1.1 and 1.2 together as shown. Place a Red Tube (CPC) over the Blue
Tubes (CPD) and secure the Red and Blue Tubes together at the top joint as shown below by using the hardware
indicated. Finger-tighten the Flange Nut (GAW) for removal later.
• Réunissez les assemblages réalisés aux étapes 1.1 et 1.2 comme indiqué. Placez un tube rouge (CPC) sur les
tubes bleus (CPD) et fi xez les tubes rouges et blues ensemble à l’assemblage supérieur, comme indiqué ci-
dessous, en utilisant la quincaillerie indiquée. Serrez à la main l'écrou à bride (GAW) pour le retirer plus tard.
• Junte los ensamblados terminados en los pasos 1.1 y 1.2 como se muestra. Coloque un tubo rojo (CPC)
sobre los tubos azules (CPD) y fi je los tubos rojo juntándolos en la unión de la parte superior como se muestra
a continuación usando los elementos indicados. Apriete con los dedos la tuerca de brida (GAW) para retirarla
posteriormente.
CPC
CPC
CPD
!
• The Climbing Dome should be stood upright to complete this step and the rest of the assembly.
• Le dôme d'escalade devrait être placé bien droit afi n de terminer cette étape et le restant de l’assemblage.
• El Domo de escalada debe estar colocado verticalmente para terminar este paso y el resto del ensamblado.
CPD
GAW (x1)
GAU (x1)
GAU
GAW
To Next Page
