22
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
6
BTS
DXZ
DZO

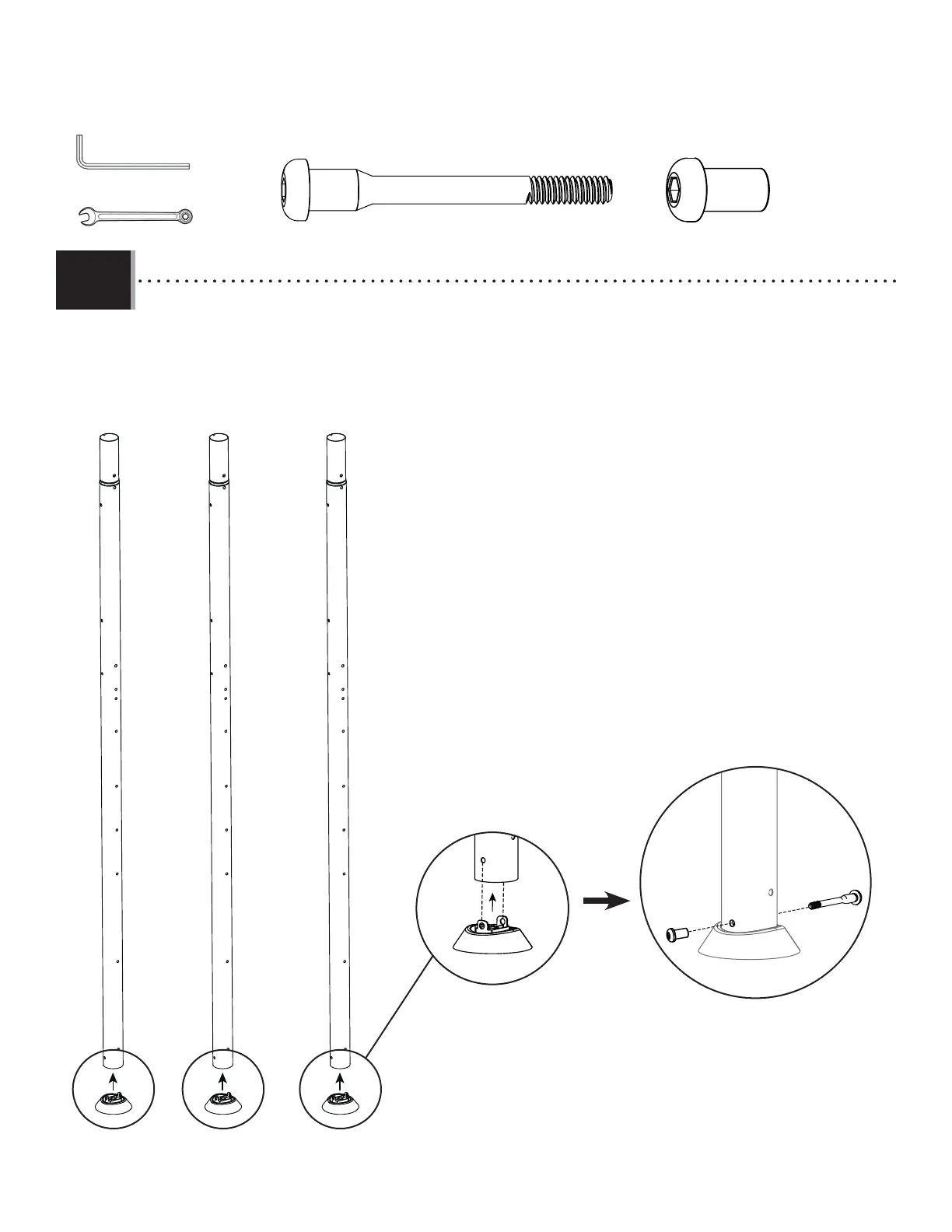

• Secure Foot Caps (DZO) to the three remaining Tower Poles (DWY) with the hardware indicated. Make sure the end
of the Pole with the small notch remains open.
• Attacher bien les capuchons inférieurs (DZO) aux poteaux de support à tour (DWY) restants à l’aide de la quincaillerie
indiquée. S’assurer que l’extrémité du poteau avec la petite encoche reste ouvert.
• Sujetar bien las tapas del pie (DZO) a los otros tres postes de la torre (DWY) con el herraje indicado. Asegúrarse de
que el extremo del poste con la muesca pequeña permanezca abierto.
1/2 in/po (≈13 mm)
DWY DWY
DWY
1.10
DXZ (x3)
BTS (x3)
3/16 in/po (≈5 mm)
(1)
(1)
