Lifetime 290633 - Page 34

34

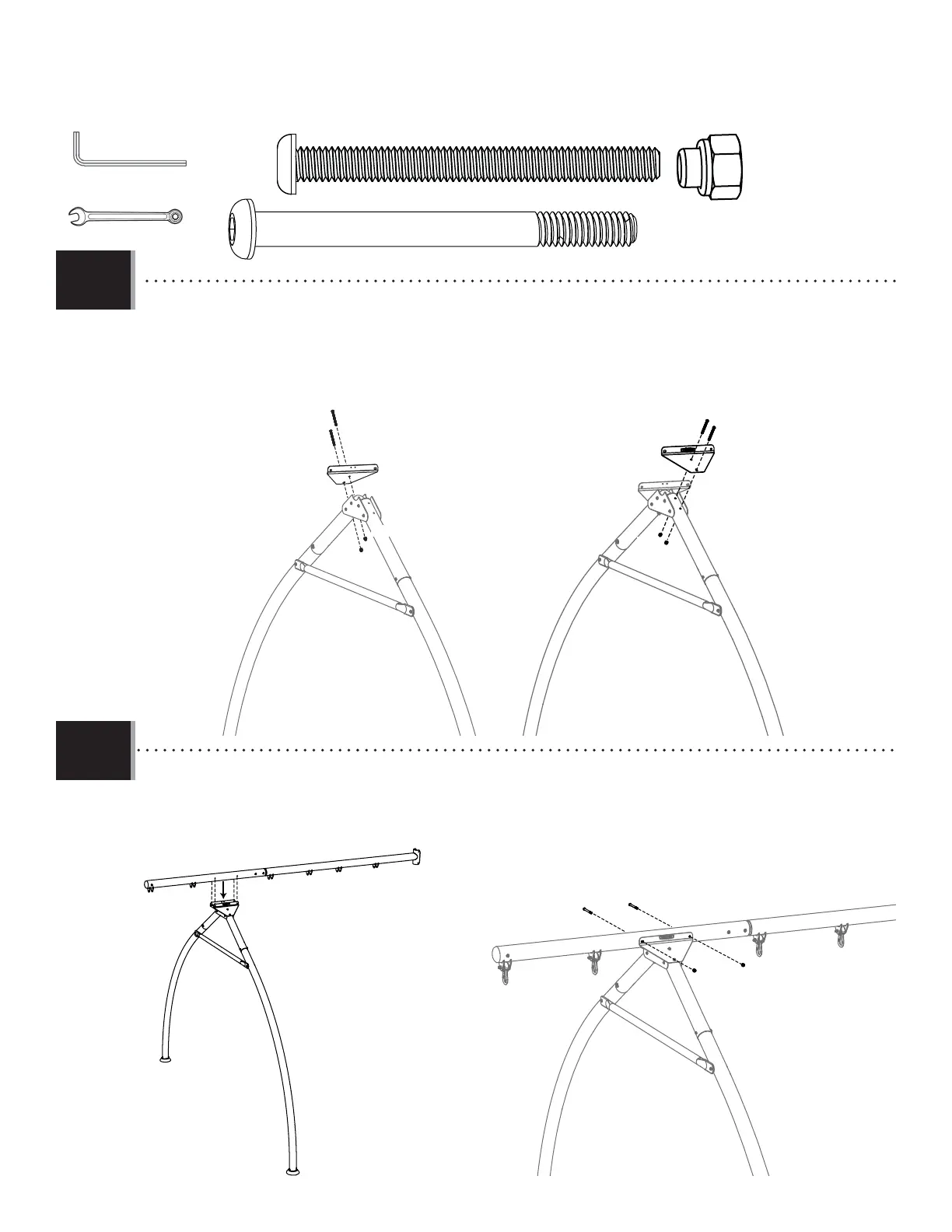

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
6
AUH
AUH
DWN
DWN
DZP (x2)
DZP DZP
AAN
AAN
AAN
AAN
3/16 in/po (≈5 mm)
2.10
AUH (x4)
AAN (x6)
1/2 in/po (≈13 mm)
2.11
• Secure the Swing Bar Brace (DWN) to the A-Frame with hardware shown.
• Attacher bien le support de la barre horizontale (DWN) au cadre en « A » en utilisant la quincaillerie indiquée.
• Sujetar bien el soporte de la barra del columpio (DWN) al bastidor en forma de «A» con el herraje indicado.
• Secure the Swing Bar Assembly to the A-Frame Assembly as shown with the hardware indicated.
• Attacher bien l’ensemble de la barre horizontale à l’ensemble du cadre en « A » comme illustré à l’aide
de la quincaillerie indiquée.
• Sujetar bien el ensamble de la barra del columpio al ensamble del bastidor en forma de «A» como se
muestra con el herraje indicado.
(2)
(1)
AUH
AUH
AAN
AAN
