TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
DXQ
DXQ
DXQ
DXQ
AAN
ARN
ARN (x1)
AAN (x1)
4.5
3/16 in/po (≈5 mm)
(1)
1/2 in/po (≈13 mm)
(1)
• Tighten the hardware shown.
• Serrer la quincaillerie indiquée.
• Apretar el herraje indicado.
!

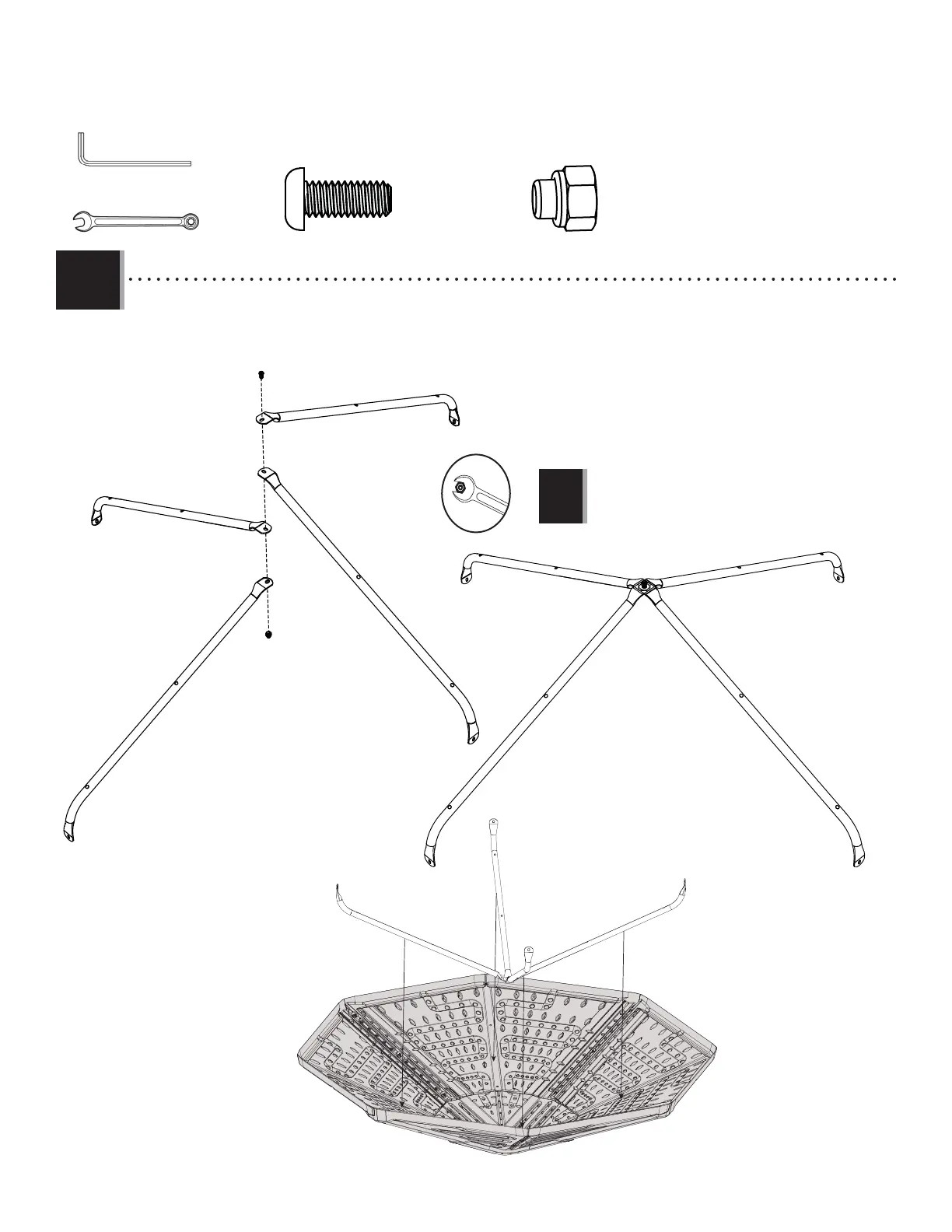

• Attach the Roof Supports (DXQ) in a raised “X” formation as shown.
• Attacher les supports de toit (DXQ) dans une formation « X » comme illustré.
• Sujetar los soportes de techo (DXQ) en posición elevada y en una formación «X» como se muestra en la fi gura.
