Lifetime 60011 - Page 36

36
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

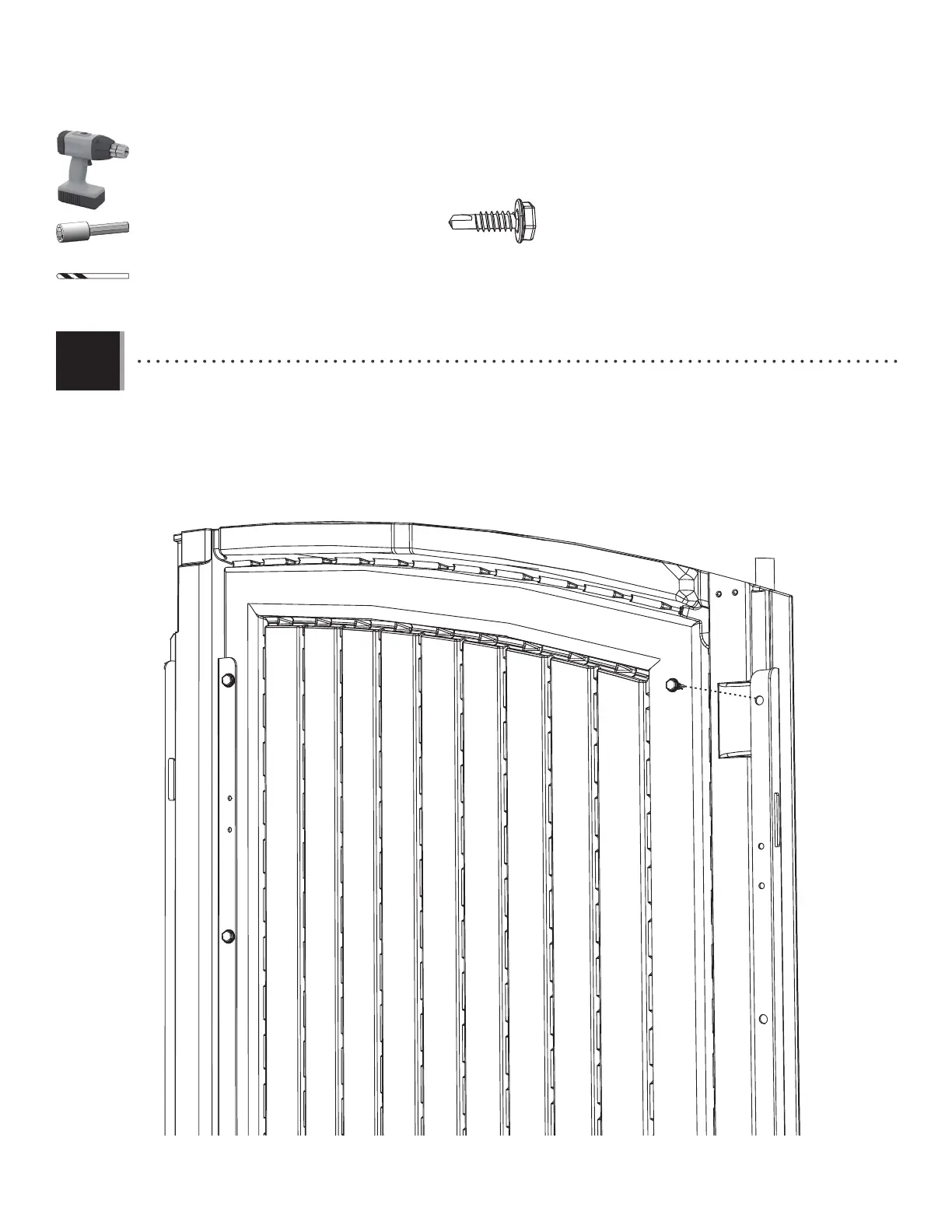

• Using an 1/8" (3 mm) drill bit (ARA), drill a hole straight into the hinge tube at the mark you just made. Do not drill all
the way through the door. Insert a screw (BRK) through the hole in the support and into the hinge tube.
• En utilisant une mèche de 1/8 po (3 mm) (ARA), percer le tube de charnière à la marque que vous venez de faire. Ne
pas percer à travers la porte entière. Insérer une vis (BRK) dans le trou supérieur et dans le tube de charnière.
• Usando una broca de 1/8 in (3 mm) (ARA), taladrar por el tubo de bisagra a la marca que recién hizo. No taladrar por
completo la puerta. Insertar un tornillo (BRK) por el agujero superior del soporte y dentro del tubo de bisagra.
1/8 in/po
(≈3 mm)
ARA
BRK (x1)
BRK
BQL
3.4
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
