TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
Back of Door
Côté arrière
Costado trasero
BRM
BQJ
AVU
AVU
BQJ
BRI
BRH

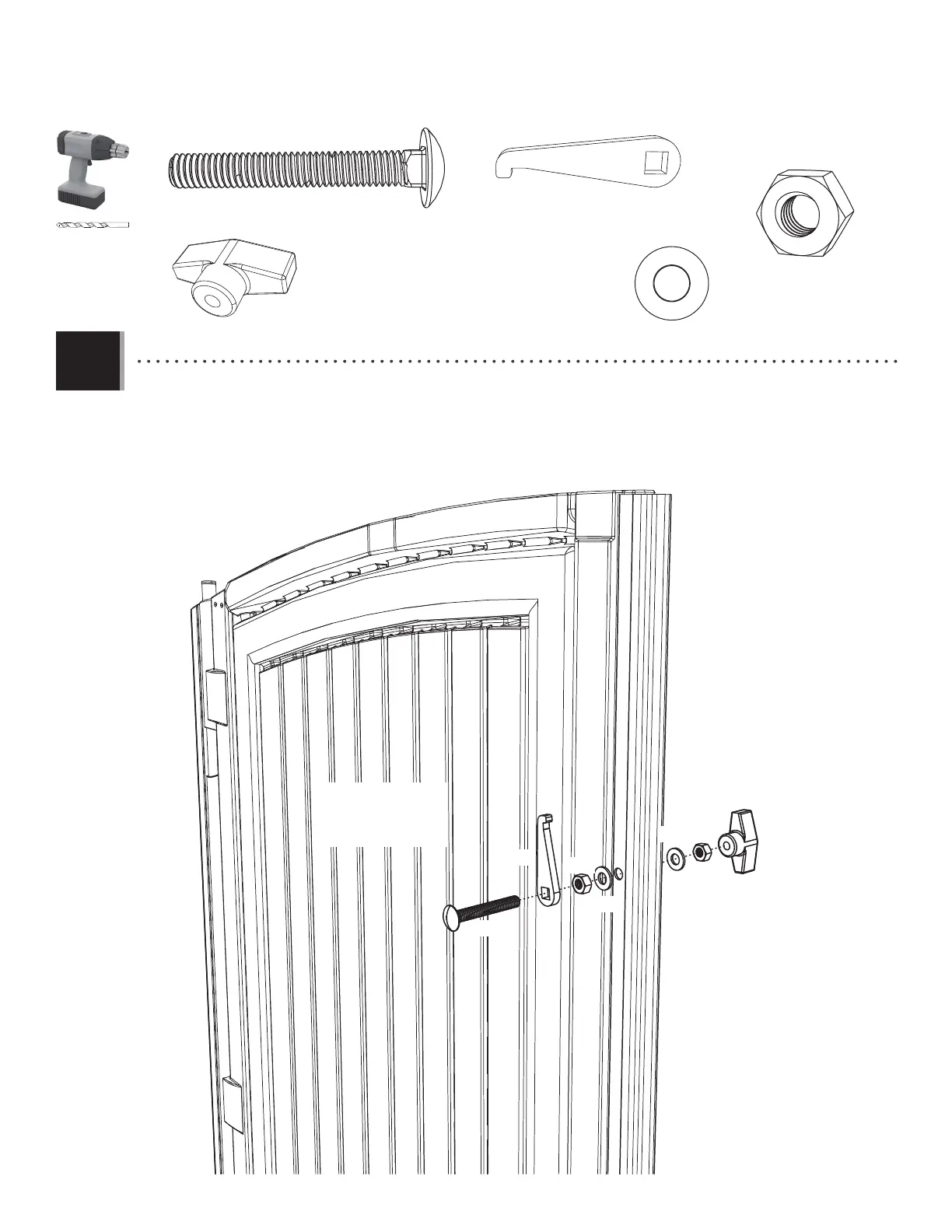

• Using a 5/16" (8 mm) drill bit (BQN), and, keeping the drill bit level, drill a hole all the way through the door end
channel. Connect the required hardware to the door as shown.
• En utilisant une mèche de 8 mm (5/16 po) (BQN), et, en conservant la mèche horizontale, percer complètement à
travers le canal. Attacher la quincaillerie indiquée.
• Usando una broca de 8 mm (5/16 in) (BQN), y, guardando la broca horizontal, taladrar completamente por el canal.
Sujetar el herraje indicado.
BQN
BRH (x1)
BQJ (x2)
AVU (x2)
BRM (x1)
(Not to scale)
(Non à l’échelle)
(No está a escala)
BRI (x1)
(Not to scale)
(Non à l’échelle)
(No está a escala)
3.8
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
To Next Page
