29
 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
HARDWARE IS SHOWN TO SCALE, UNLESS NOTED OTHERWISE (*) / LA QUINCAILLERIE EST ILLUSTRÉE À L’ÉCHELLE, SAUF INDICATION CONTRAIRE (*) / SE MUESTRA EL HERRAJE A ESCALA, A
MENOS QUE SE INDIQUE LO CONTRARIO (*)

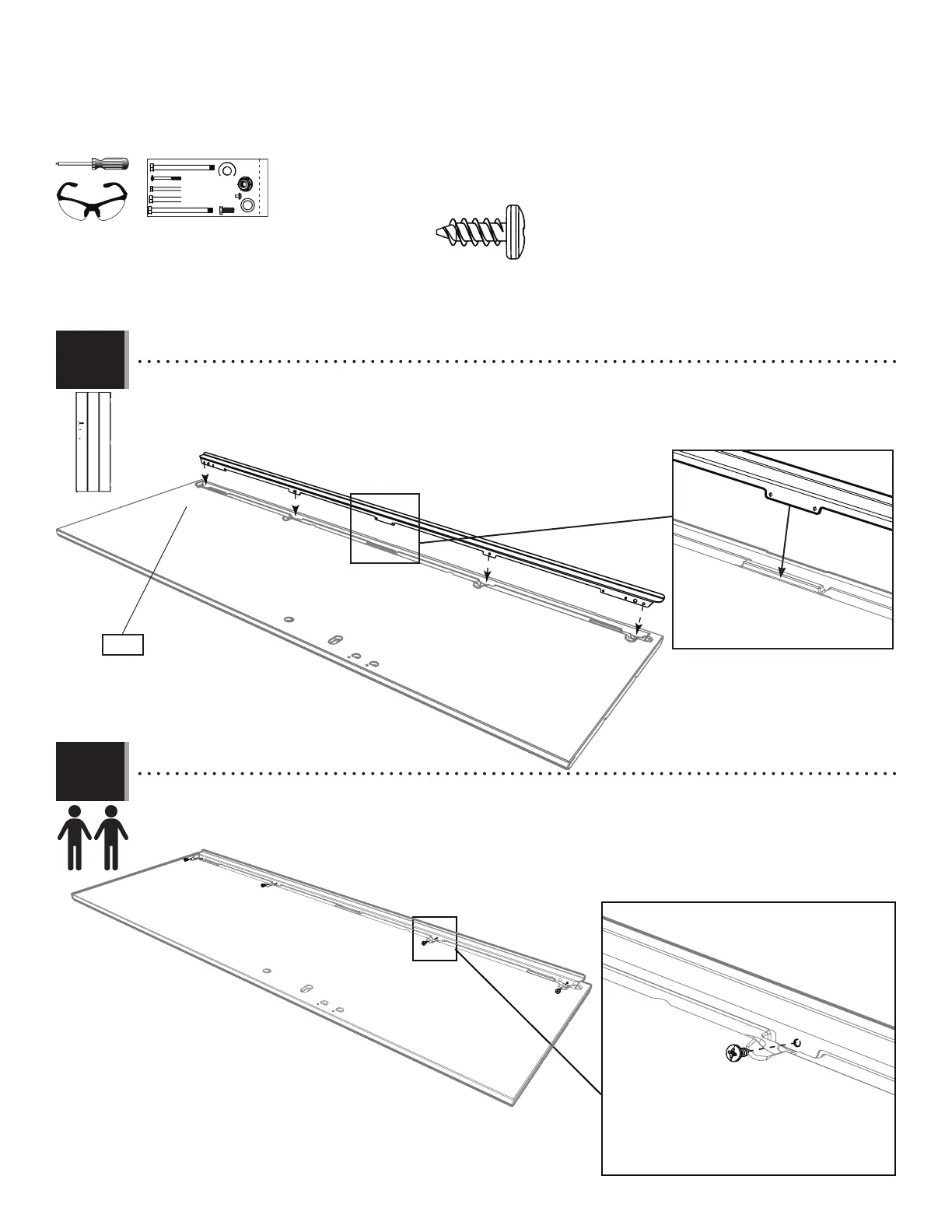

2.7
RIGHT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE DROITE / ENSAMBLE DE LA PUERTA DERECHA
• Set the Lateral Door Channel (FEM) into the groove along the edge of the Right Door (AGZ). Align the four holes.
• Mettre le canal latéral de la porte (FEM) dans la rainure le long du bord de la porte droite (AGZ). Aligner les quatre trous.
• Meter el canal lateral de la puerta (FEM) en la ranura a lo largo del borde de la puerta derecha (AGZ). Alinear los cuatro agujeros.
2.8
ADZ (x4)
FEM
AGZ
GEE
• While one adult holds the Channel tight against the Door, insert four (4) Screws (ADZ) to secure the Channel in place.
• Pendant qu’un adulte garde le canal contre la porte, insérer quatre (4) vis (ADZ) pour le fi xer en place.
• Mientras que un adulto mantiene bien el canal contra la puerta, insertar cuatro (4) tornillos (ADZ) para fi jarlo en su lugar.
AGO
AGO
