Lifetime 60253 - Insert Cap into Hinge (Step 2.1); Insert Cotter Key into Hinge (Step 2.2)

12
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
CUK (x2)
CUK
CUK
CTU
CTR
CTR
2.2

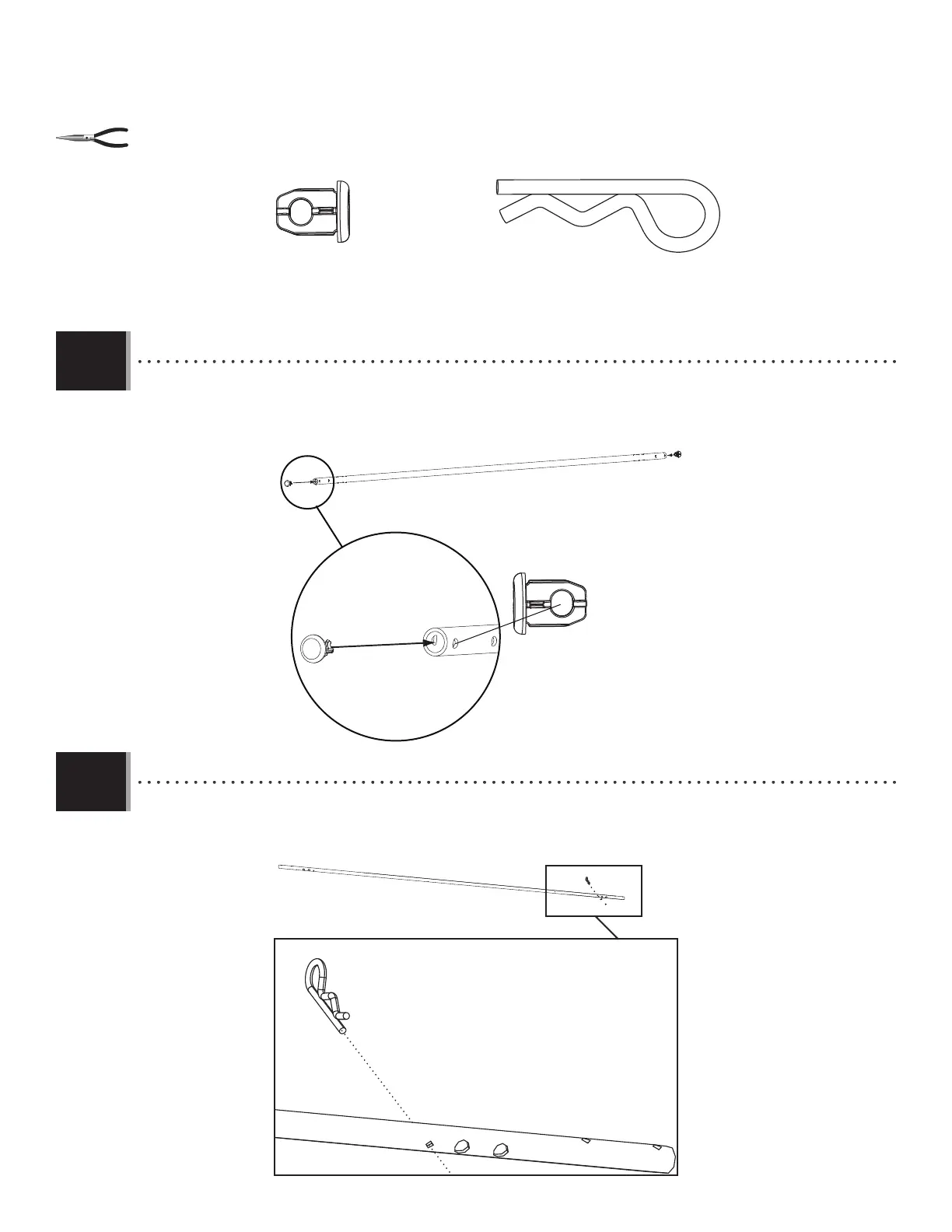

• Insert a Cap (CUK) into both ends of the Hinge (CTR).
• Insérer un capuchon (CUK) dans chaque extrémité du tube d’articulation (CTR).
• Insertar un tapón (CUK) en cada extremo de la bisagra (CTR).
CTU (x2)
• Insert a Cotter Key (CTU) into the small hole in the Hinge as shown.
• Insérer une goupille (CTU) dans le petit trou du tube d’articulation comme indiqué.
• Insertar una chaveta (CTU) en el agujero pequeño en la bisagra como se muestra.
2.1
