31
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
u SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
2.9
DXW
DXW
DXW
DXW
DXW
DXW
DXW
DXW
DXW
DXW
DXW (x6)
DWJ (x3)
DWJ

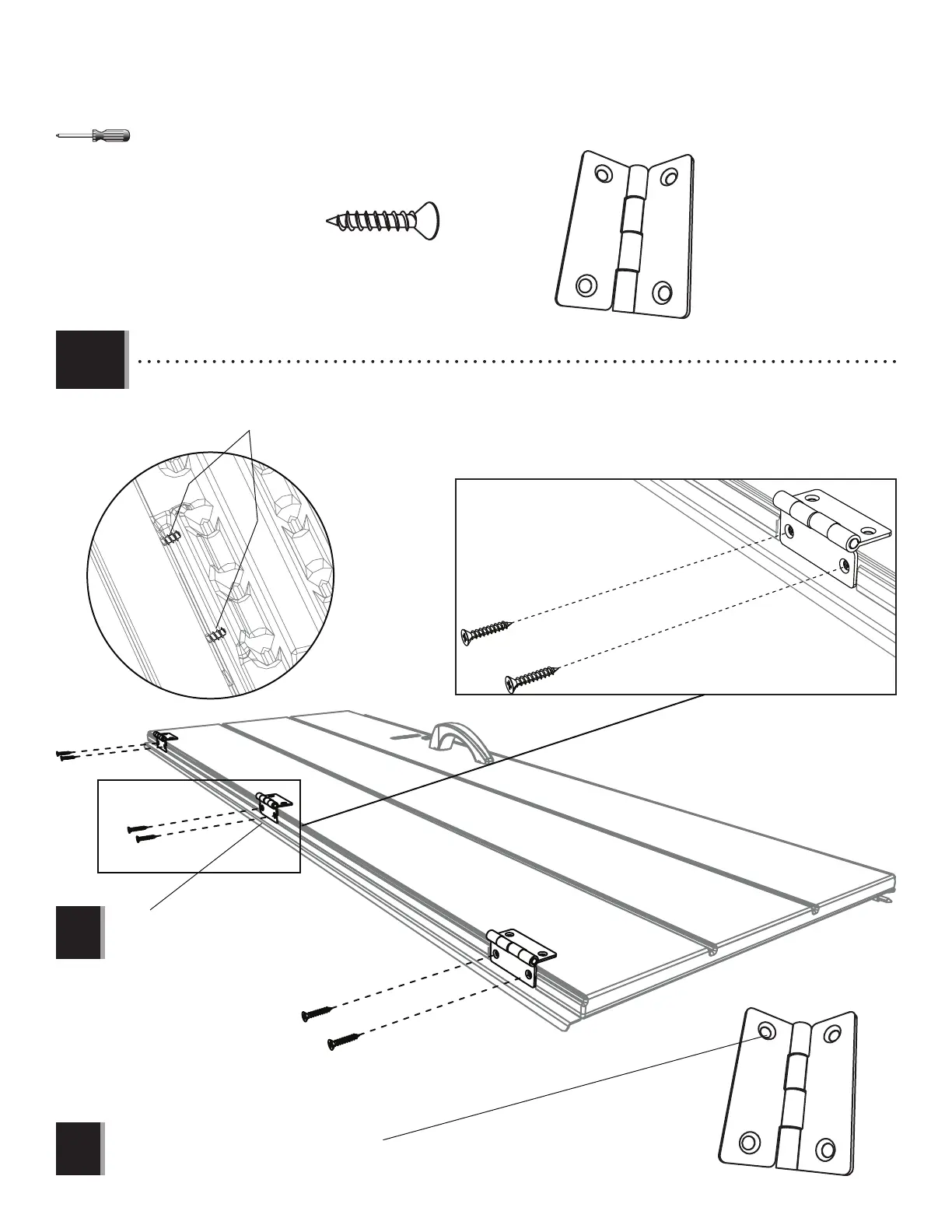

• These Screws (DXW) go through the Hinge, Door, and through the holes in the Channel. Start with the center Hinge.
• Ces vis (DXW) vont à travers la charnière, la porte, et les trous dans le canal. Commencez avec la charnière centrale en premier.
• Estos tornillos (DXW) atravesan la bisagra, la puerta, y los agujeros en el canal. Comience con la bisagra central primero.
Note: Chamfered side faces away from Door.
Remarque : Le côté chanfreiné doit être opposé à la porte.
Nota: El lado biselado debe dar la espalda a la puerta.
Note: Start with the center Hinge.
Remarque : Commencez avec la charnière centrale.
Nota: Comience con la bisagra central.
!
!
