25
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
HARDWARE IS SHOWN TO SCALE, UNLESS NOTED OTHERWISE (*) / LA QUINCAILLERIE EST ILLUSTRÉE À L’ÉCHELLE, SAUF INDICATION CONTRAIRE (*) / SE MUESTRA EL HERRAJE A ESCALA, A
MENOS QUE SE INDIQUE LO CONTRARIO (*)
GIN (x2)
7/16 in/po
11 mm
AAB (x2)
AEB (x2)
FGM (x1)*
GEE
AGO

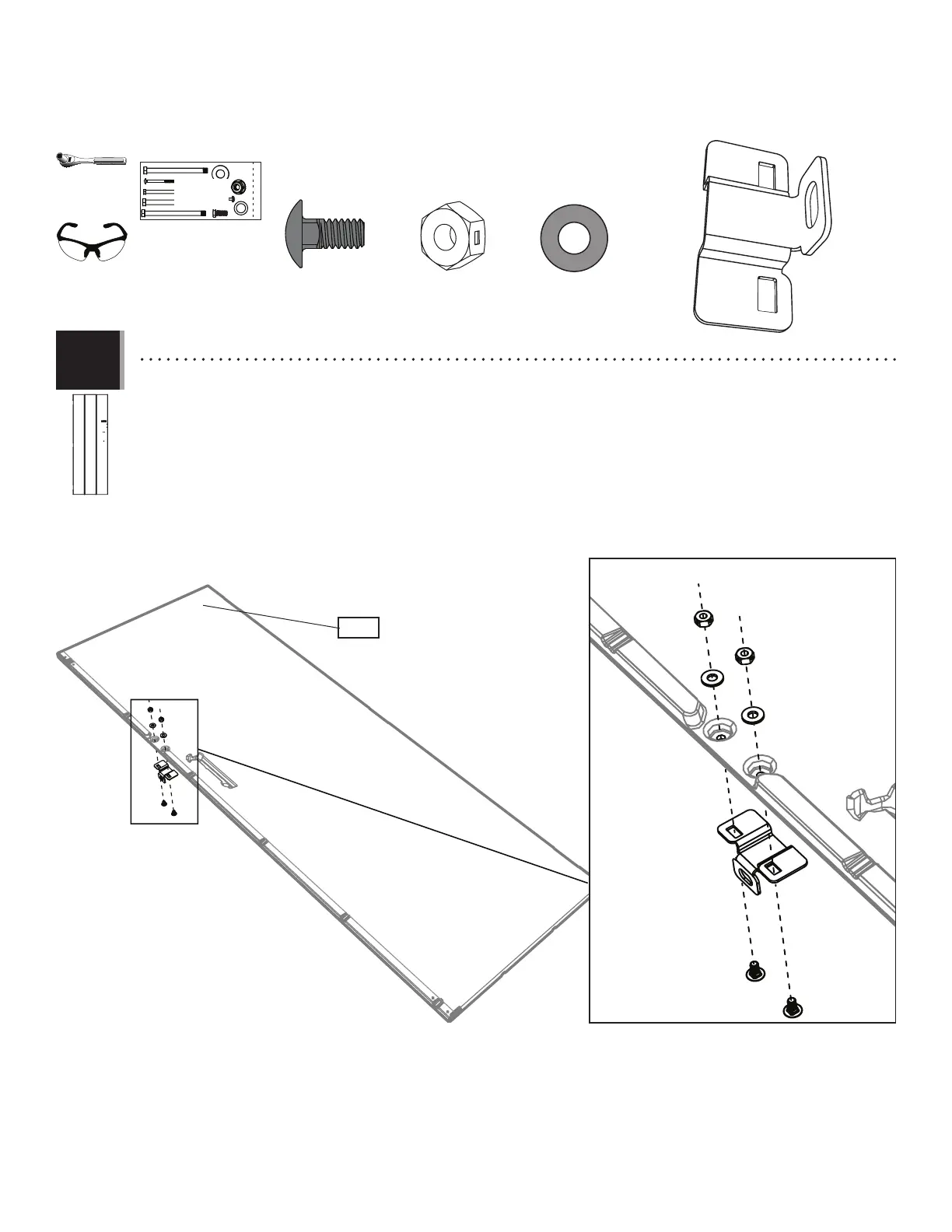

• Flip the Left Door (AGO) upside down, and attach the locking hardware to the Door as shown. Hand tighten for now.
• Retourner la porte gauche (AGO), et attacher la quincaillerie de verrouillage à la porte comme illustré. Serrer à la main en
ce moment.
• Volcar la puerta izquierda (AGO), y sujetar el herraje de cierre a la puerta como se muestra. Apretar solo a mano en este
momento.
LEFT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE GAUCHE / ENSAMBLE DE LA PUERTA IZQUIERDA
GIN
GIN
AAB
AAB
AEB
AEB
FGM
AGO
AGO
AGO
2.1
