92
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)
13.7
13.8
CHK (x1)

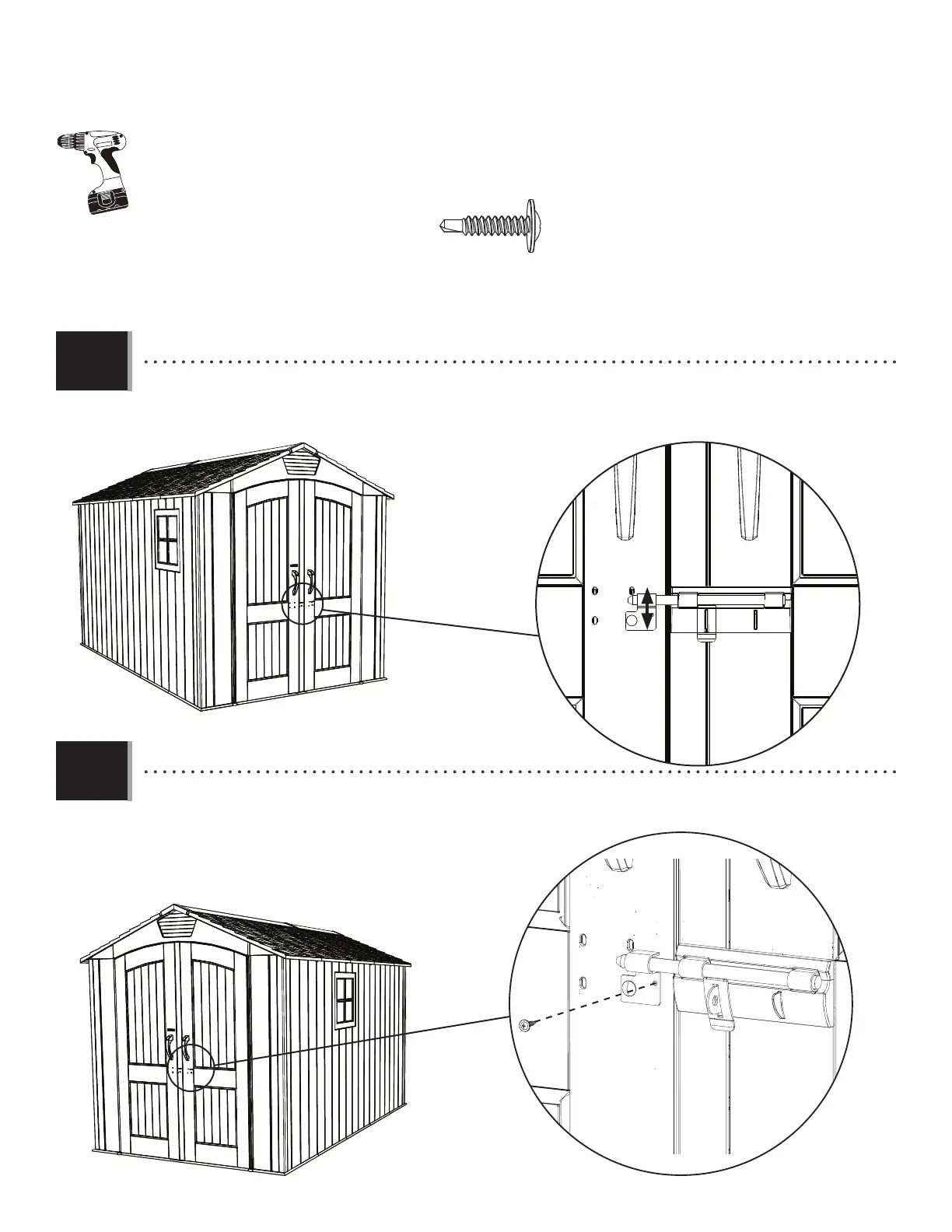

• Close both Doors and lock the Latch. Adjust the Left Latch Bracket so the Latch slides through freely.
• Fermer les deux portes et verrouillez le loquet. Ajuster le support gauche du loquet pour que le loquet verrouille librement.
• Cerrar las dos puertas y el pestillo. Ajustar el soporte izquierdo del pestillo para que el pestillo cierre libremente.
CHK
• Insert one (1) Self-Drilling/Self-Tapping Screw (CHK) through the hole in the Left Latch Bracket to secure it in place.
• Insérer une (1) vis auto-perceuse/auto-taraudeuse (CHK) à travers le trou dans le support gauche du loquet pour le
fi xer en place.
• Insertar un (1) tornillo auto-perforante/auto-roscante (CHK) a
través del agujero en el soporte izquierdo del pestillo para
fi jarlo en su lugar.
To Next Page
