33
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
• Rear of panel
• La partie arrière du panneau
• La parte trasera del panel
Bottom edge / Bord inférieur /
Borde inferior

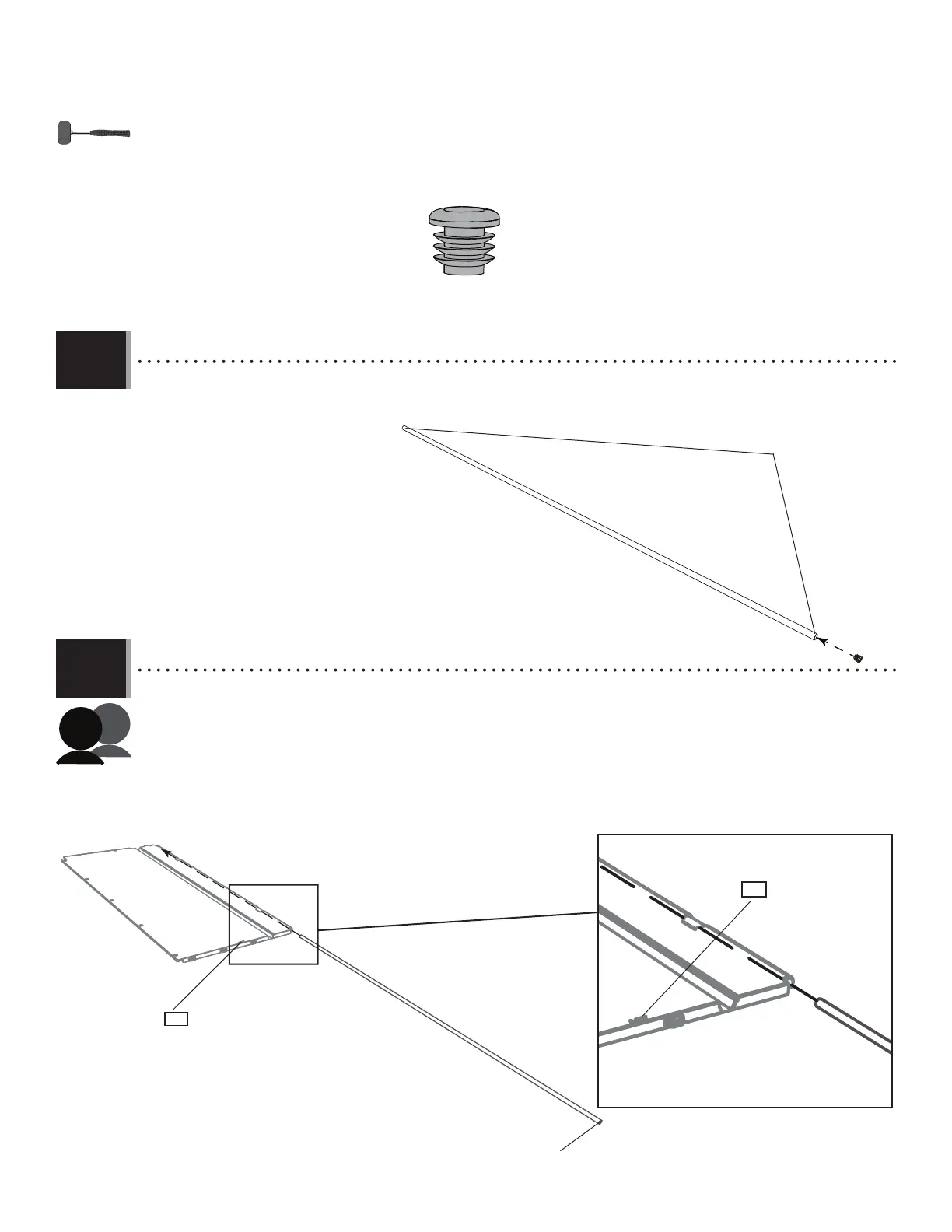

• Lay the right, front corner wall panel (AGY) face down on level ground. While another adult holds the panel in place, insert a
wall hinge tube (GCU) into the hole at the bottom of the panel. This tube shouldn’t have a notch at either end. (The ID, AGY, is located on the
bottom of the back side of the panel.)
• Mettre le panneau mural angulaire avant droit (AGY) face contre terre. Pendant qu’un autre adulte maintent le panneau en
place, insérer un tube de charnière mural (GCU) dans le trou à la partie inférieure du panneau. Ce tube ne devrait pas d’encoche aux
extrémités. (L’identifi ant, AGY, est localisé au fond de la face arrière du panneau.)
• Colocar el panel mural angular delantero derecho (AGY) boca abajo. Mientras que otro adulto mantiene el panel en su lugar,
insertar un tubo de bisagra mural (GCU) en el agujero en la parte inferior del panel. Este tubo no debe tener una muesca a los extremos.
(El identifi cador, AGY, está ubicado cerca del borde inferior de la cara trasera del panel.)
• Insert an end cap (FAB) into one of the ends of the wall hinge tube (GCU). This tube has no notch at either end. Repeat this step
for the second wall hinge tube (GLZ). It also has no notch at either end.
• Insérer un capuchon (FAB) dans
une extrémité du tube de charnière
mural (GCU). Ce tube n’a pas d’encoche
aux extrémités. Répéter cette étape pour
le deuxième tube de charnière mural. Le
deuxième tube n’a pas non plus d’encoche à
chaque extrémité.
• Insertar un tapón (FAB) en un extremo
del tubo de bisagra mural (GCU). Este tubo
no tiene muescas a los extremos. Repetir este
paso para el segundo tubo de bisagra mural.
El segundo tubo tampoco tiene una muesca a
cada extremo.
• No notch at either end
• Sans encoche à chaque extrémité
• Sin muesca a cada extremo
• End cap
• Capuchon
• Tapón
2.12
2.13
AGY
AGY
AGY
GCU
GCU
FAB
FAB (x2)
