40
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
2.20

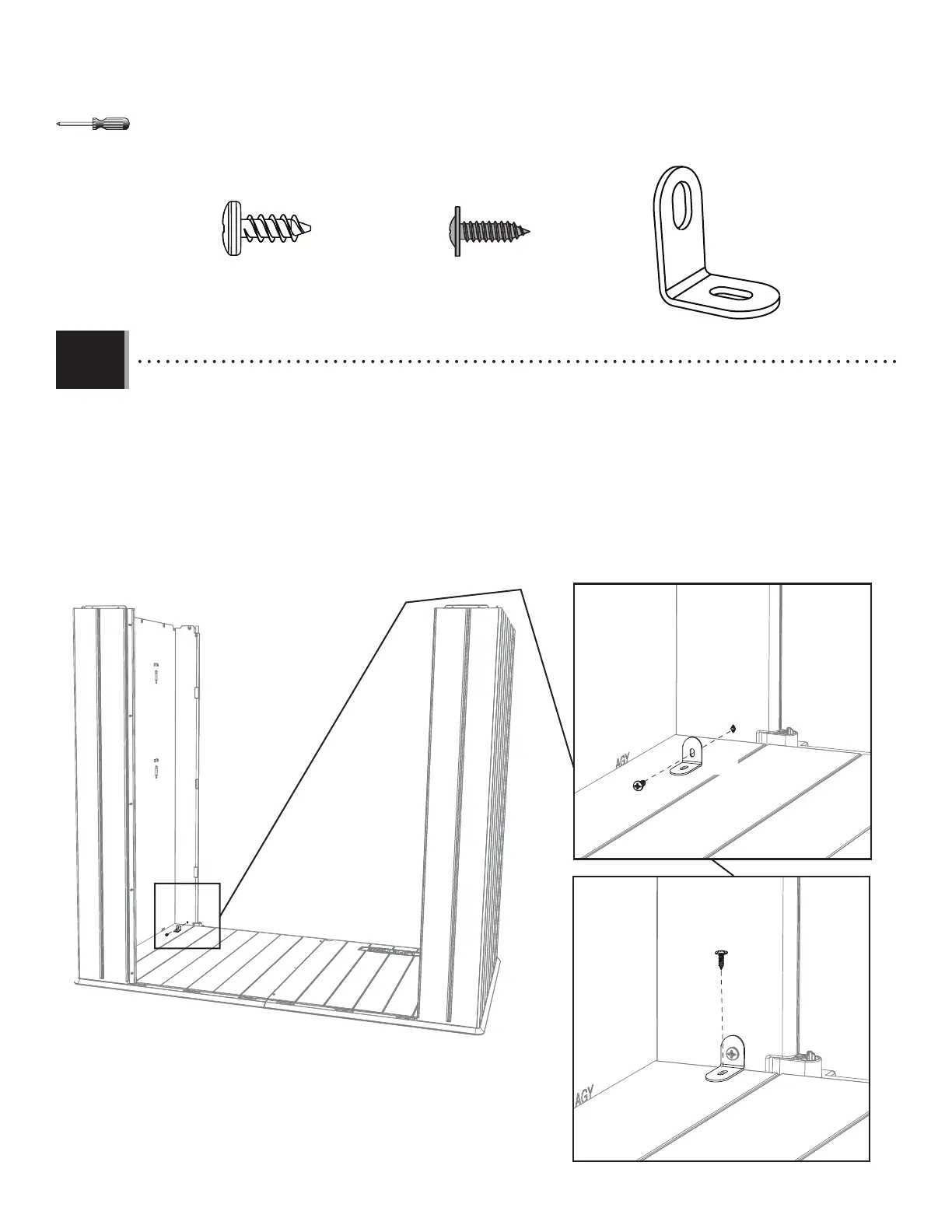

• The rear walls have been removed from this image. We’re looking from the back towards the front. Attach an L-bracket (GQO) to the bottom
of the front-right corner wall panel using one (1) screw (ADZ). Attach the bracket to the fl oor using one (1) screw (GJZ). Do
not overtighten. Repeat this step for the front-left corner wall panel.
• Les murs arrière ont été retirés de cette image. Nous regardons de l’arrière vers l’avant. Attacher un support en « L » (GQO) au fond du
panneau mural angulaire avant droit à l’aide d’une (1) vis (ADZ). Attacher le support au plancher à l’aide d’une (1) vis
(GJZ). Ne pas trop serrer. Répéter cette étape pour le panneau mural angulaire avant gauche.
• Los muros taseros han sido retirados de esta imagen. Estamos mirando de atrás hacia adelante. Fijar un soporte en «L» (GQO) al fondo del
panel mural angular delantero izquierdo usando un (1) tornillo (ADZ). Fijar el soporte al piso usando un (1) tornillo (GJZ).
No apretar demasiado. Repetir este paso para el panel mural angular delantero izquierdo.
The rear wall panels have been removed for clarity / Les murs arrière ont été retirés par souci de clarté
Los muros traseros han sido quitados para mayor claridad
ADZ (x2)
ADZ
GJZ
GQO
GJZ (x2)
Front / Devant / Delantera
Rear corner wall panel / Panneau angulaire arrière / Panel angular trasero
Rear corner wall panel / Panneau angulaire arrière / Panel angular trasero
GQO (x2)
To Next Page
