X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS & HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
CHK (x2)
2.26

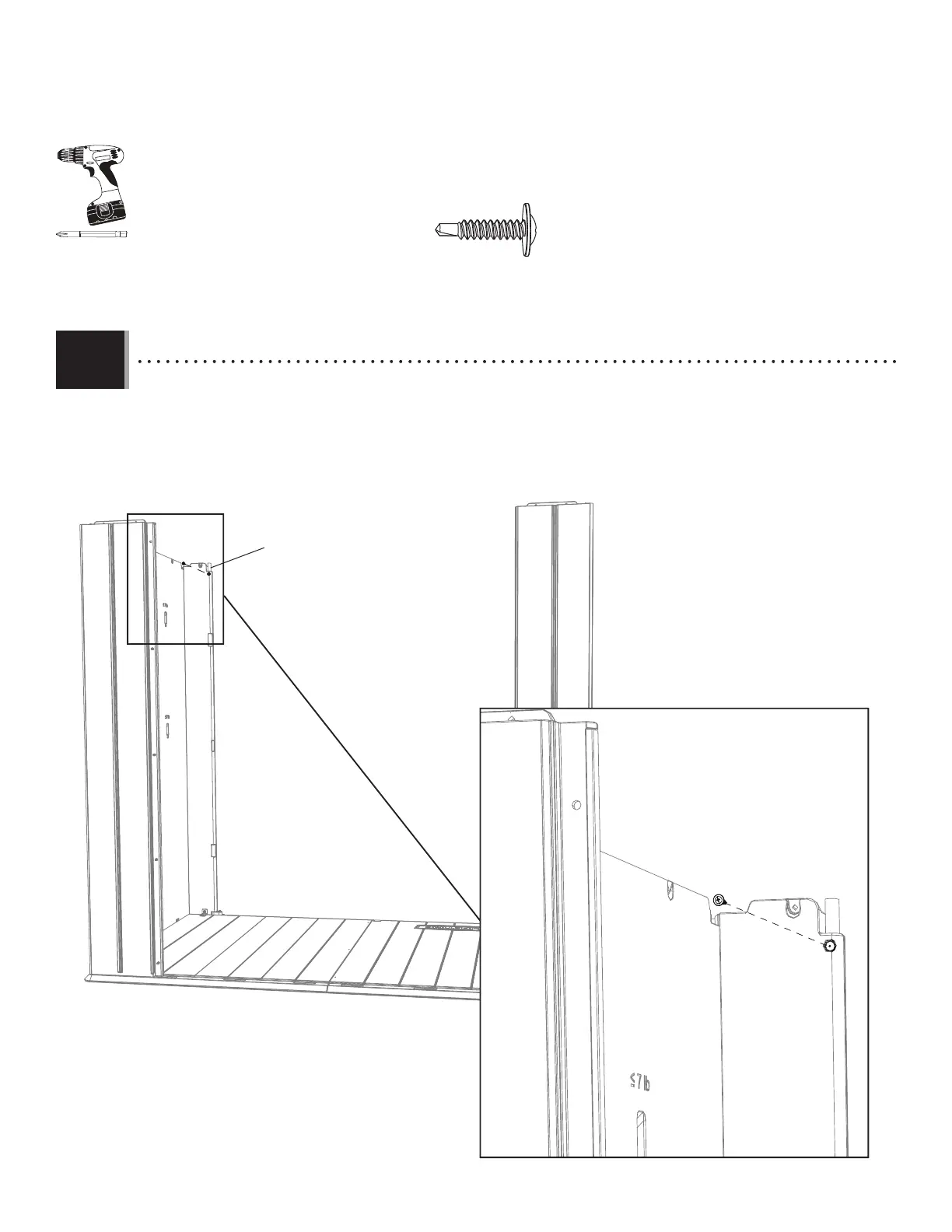

• The rear walls have been removed from this image. We’re looking from the back towards the front. Using an electric drill, insert a screw (CHK)
through the right, front corner wall panel and into the wall tube. Repeat this step for the left, front corner wall panel.
• Les murs arrière ont été retirés de cette image. Nous regardons de l’arrière vers l’avant. En utilisant une perceuse électrique, insérer une
vis (CHK) à travers le panneau angulaire avant droit et dans le tube mural. Répéter cette étape pour le panneau angulaire avant gauche.
• Los muros taseros han sido retirados de esta imagen. Estamos mirando de atrás hacia adelante. Usando un taladro eléctrico, insertar un
tornillo (CHK) a través el panel angular delantero derecho y en el tubo mural. Repetir este paso para el panel angular delantero izquierdo.
Rear walls have been removed for clarity / Les murs arrière ont été rétirés par souci
de clarté / Los muros traseros han sido quitados para mayor claridad
Front / Avant / Delantero
Wall tube / Tube mural / Tubo mural
CHK
CHK
ADC (x1)
Rear corner wall panel /
Panneau angulaire arrière /
Panel angular trasero
Rear corner wall panel / Panneau angulaire arrière / Panel angular trasero
Rear corner wall panel / Panneau angulaire arrière / Panel angular trasero
To Next Page
