13
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
2.3
AFG

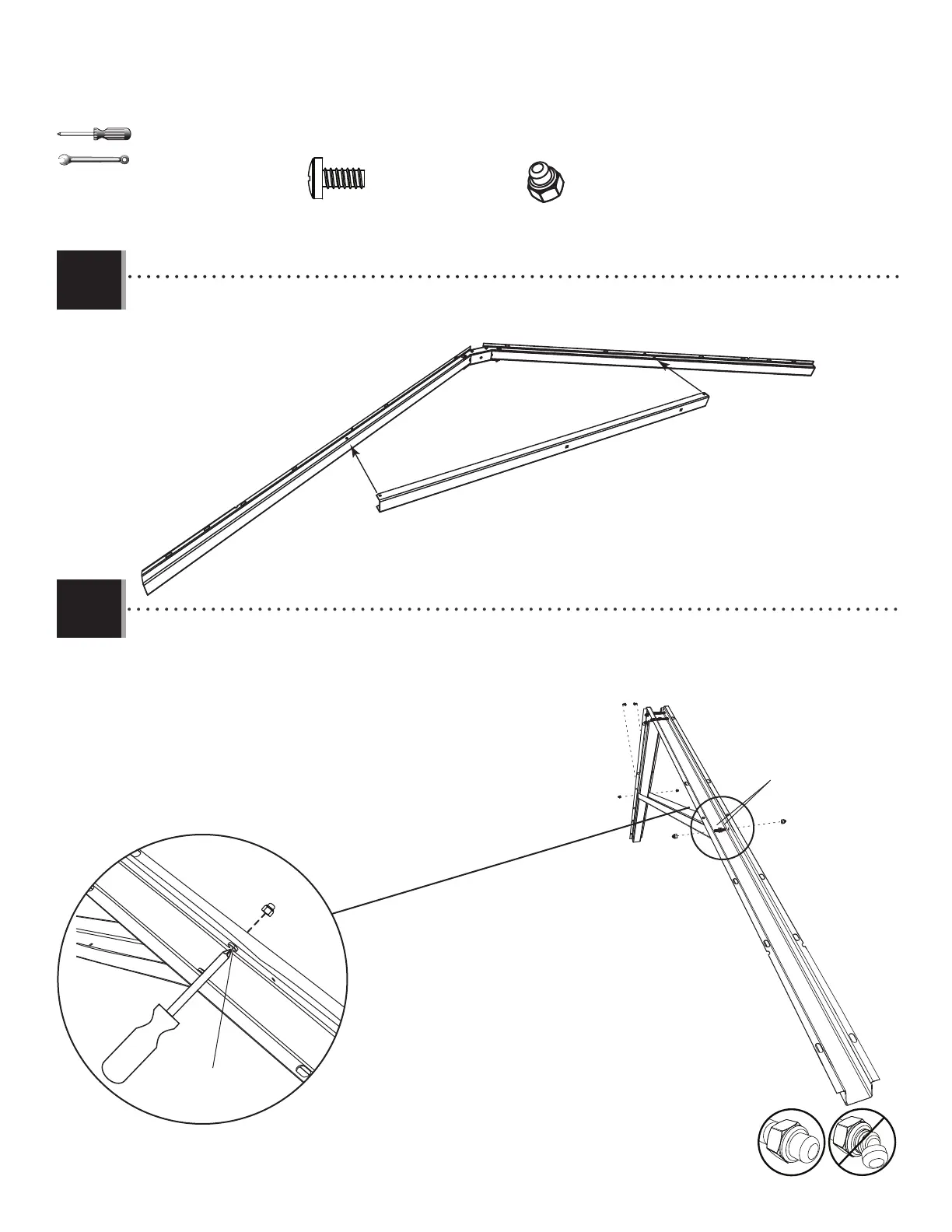

• Slide a truss brace (AFG) onto the truss gutter channels as shown, and align the holes.
• Faire glisser une support de renfort pour ferme (AFG) dans les canaux de ferme pour gouttières, et aligner les trous.
• Deslizar un soporte de cercha (AFG) por los canalones de cercha como se muestra, y alinear los agujeros.
ADY (x8)
ADK (x8)
3/8 in/po
(≈10 mm)
• Attatch the large truss brace using the hardware included. Do not overtighten the cap nuts.
• Fixer la grande support de renfort pour ferme en utilisant la quincaillerie incluse. Ne pas trop serrer les écrous.
• Sujetar el soporte de cercha usando el herraje incluido. No apretar de más las tuercas ciegas.
2.4
ADY
ADY (x2)
ADY (x2)
ADK
ADK
ADK
ADK
ADK
To Next Page
