32
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

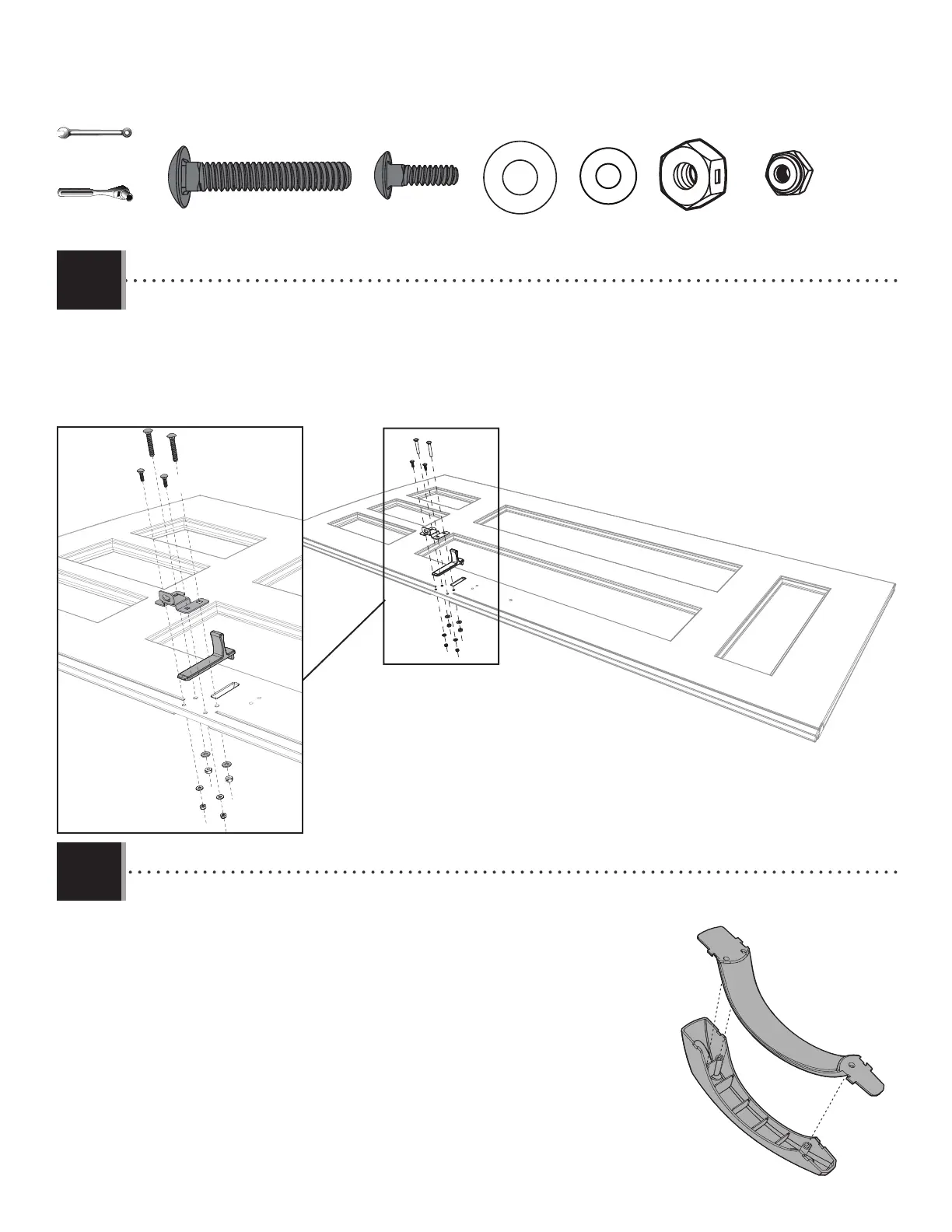

• Attach the latch as shown. Ensure the tube inside the door should be fl ush with the bottom of the door, then tighten
securely.
• Veiller à ce que que le tube dans la porte doit être à ras du bord inférieur de la porte. Ensuite, attacher bien le
loquet comme illustré.
• Asegurarse de que el tubo dentro de la puerta esté a ras del borde inferior de la puerta. Entonces, sujetar bien el
pestaño como se muestra.
BYS
BYR
• Attach the two handle pieces (BYR & BYS) together as shown.
• Attacher les deux pièces de la poignée (BYR et BYS) comme illustré.
• Conectar las dos piezas del picaporte (BYR y BYS) como se muestra.
7/16 in/po
(≈11 mm)
3/8 in/po
(≈10 mm)
EOZ
EPA
AAB (x2)
AAB
AAB
ACH (x2)
ACH
ACH
AEB (x2)
AEE (x2)
CXK (x2)
CXK
CXK
EPC (x2)
EPC
EPC
AEB
AEB
AEE
AEE
5.3
5.4
To Next Page
