Lifetime 60358 - Page 55

51

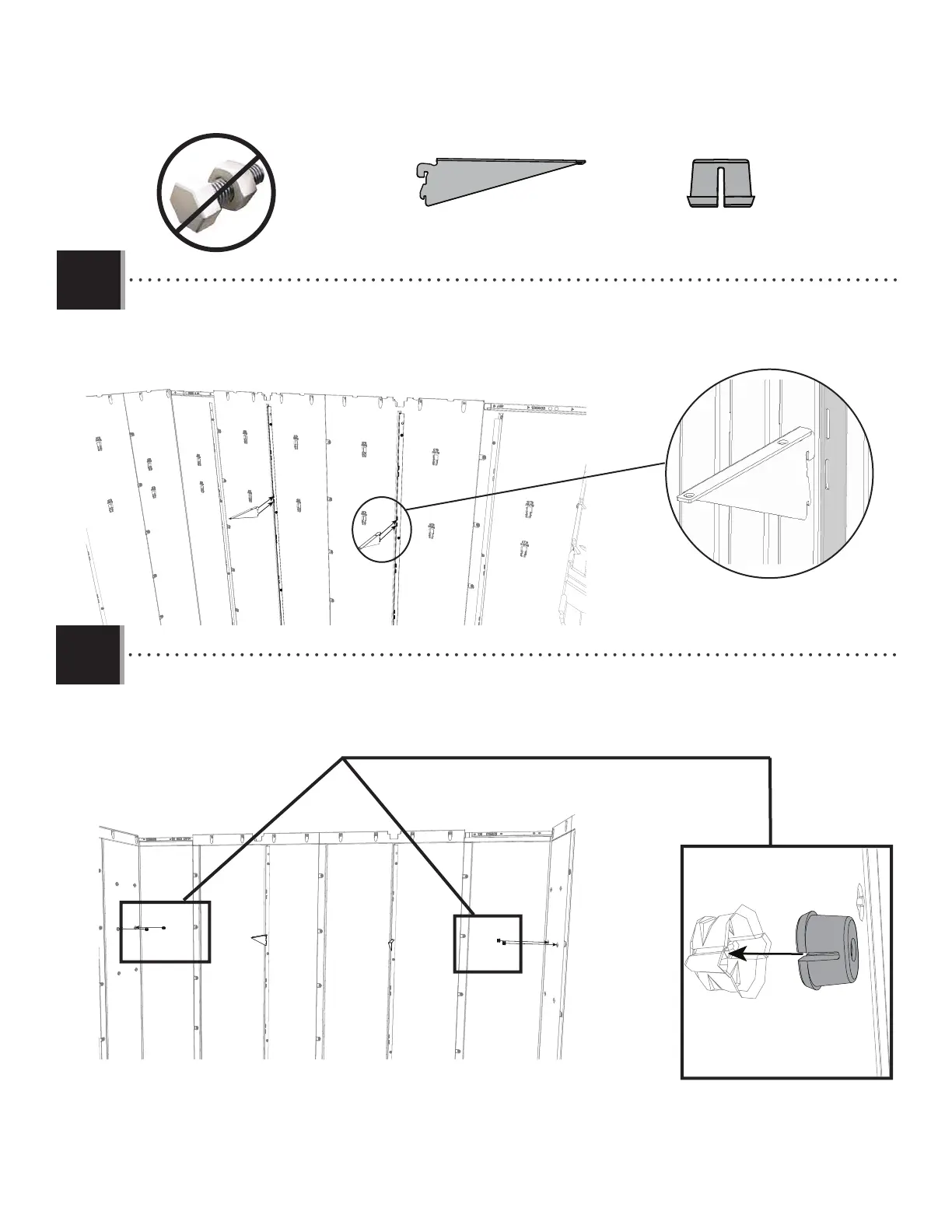

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)
AIY (x2)
8.1
AIY
AIY
8.2
• Place screw anchors (FEX) into the side walls at the same level the shelf brackets were placed.
• Placez les vis d’ancrage (FEX) dans les murs de côté à la même hauteur que vous avez placé les équerres.
• Coloque los anclajes de tornillo (FEX) en las paredes laterales al mismo nivel en el que se colocaron las escuadras.
FEX
FEX
FEX
FEX
FEX (x4)
• Insert the shelf brackets (AIY) into the slots in the wall/shelf support channels. The brackets must be at the same height.
• Insérer les équerres (AIY) dans les fentes dans les cannaux de support pour les murs/étagères. Les équerres doivent être à la
même hauteur.
• Insertar las escuadras (AIY) en las rajas en los canales de soporte para las paredes/estantes. Las escuadras deben estar a la
misma altura.
