TOOLS AND PARTS REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)
GJZ (x4)
10.4

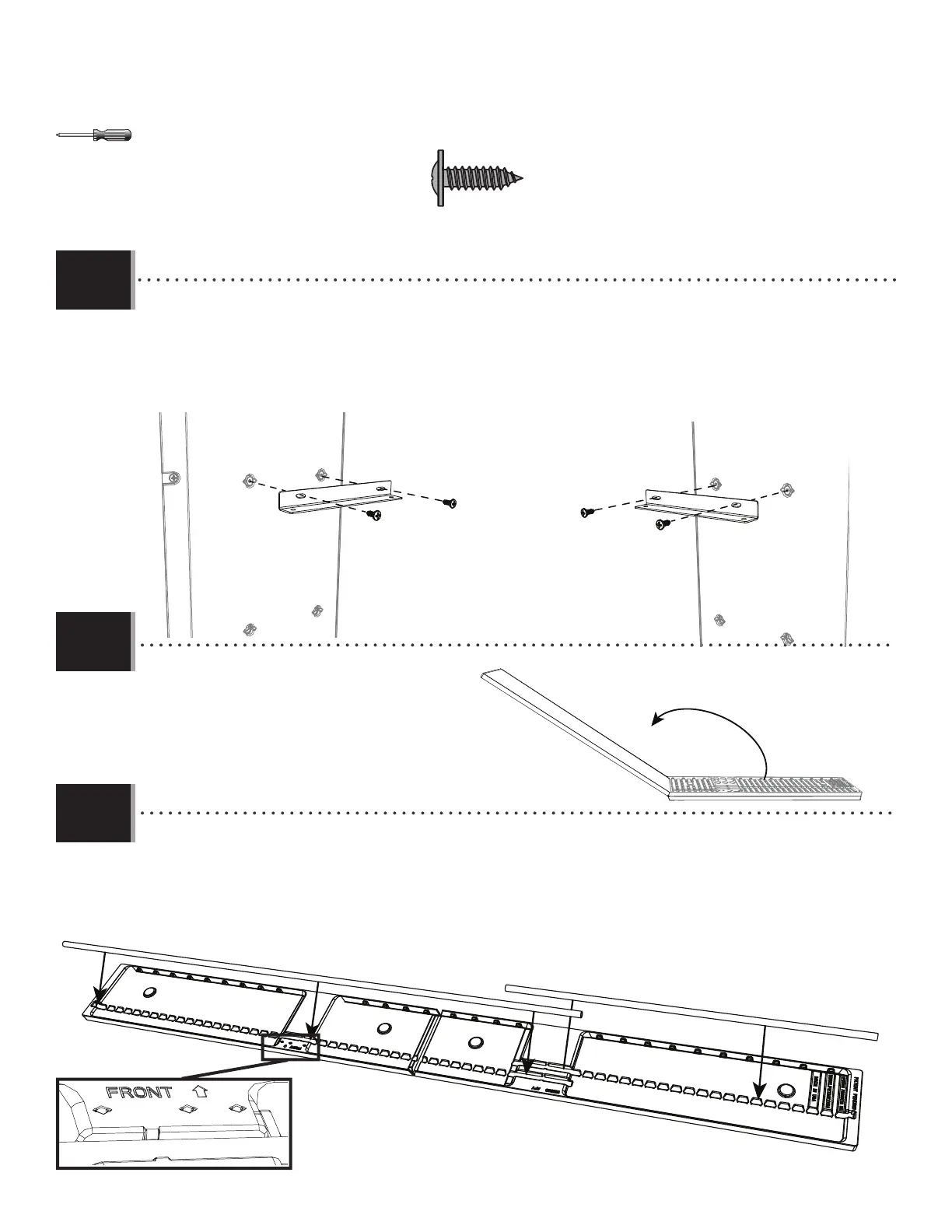

• Attach a shelf support bracket (HDV) into the side wall at the same level the shelf braces were placed. Repeat for the
other shelf support bracket on the opposite side.
• Placez le support de l’étagère (HDV) dans le mur de côté à la même hauteur que vous avez placé les renforts de
l’étagère. Répétez pour le support de l’étagère de l’autre côté.
• Fije un soporte de estante (HDV) en la pared lateral al mismo nivel en el que se colocaron los soportes del estante.
Repita para el otro soporte de estante en el lado opuesto.
GJZ
GJZ
HDV
GJZ
GJZ
HDV
• Snap the short and long shelf support tubes (HDT and HDU) into the underside of the shelf. The long shelf support tube should
be put in place near the side labelled “Front”.
• Clipsez les tubes d’appui long et court de l’étagère (HDT et HDU) sous l’étagère. Le tube d’appui long doit être mis en place
près du côté marqué «Devant».
• Conecte a presión los tubos de soporte del estante corto y largo (HDT y HDU) en la parte inferior del estante. El tubo de soporte
largo del estante debería ponerse en su lugar cerca del lado etiquetado “Front”.
10.6
HDU
10.5
• Unfold the shelf before installing.
• Dépliez l’étagère avant l’installation.
• Despliegue el estante antes de instalar.
HDT
To Next Page
