42
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
6.7
6.8
GDW
ADZ (x8)

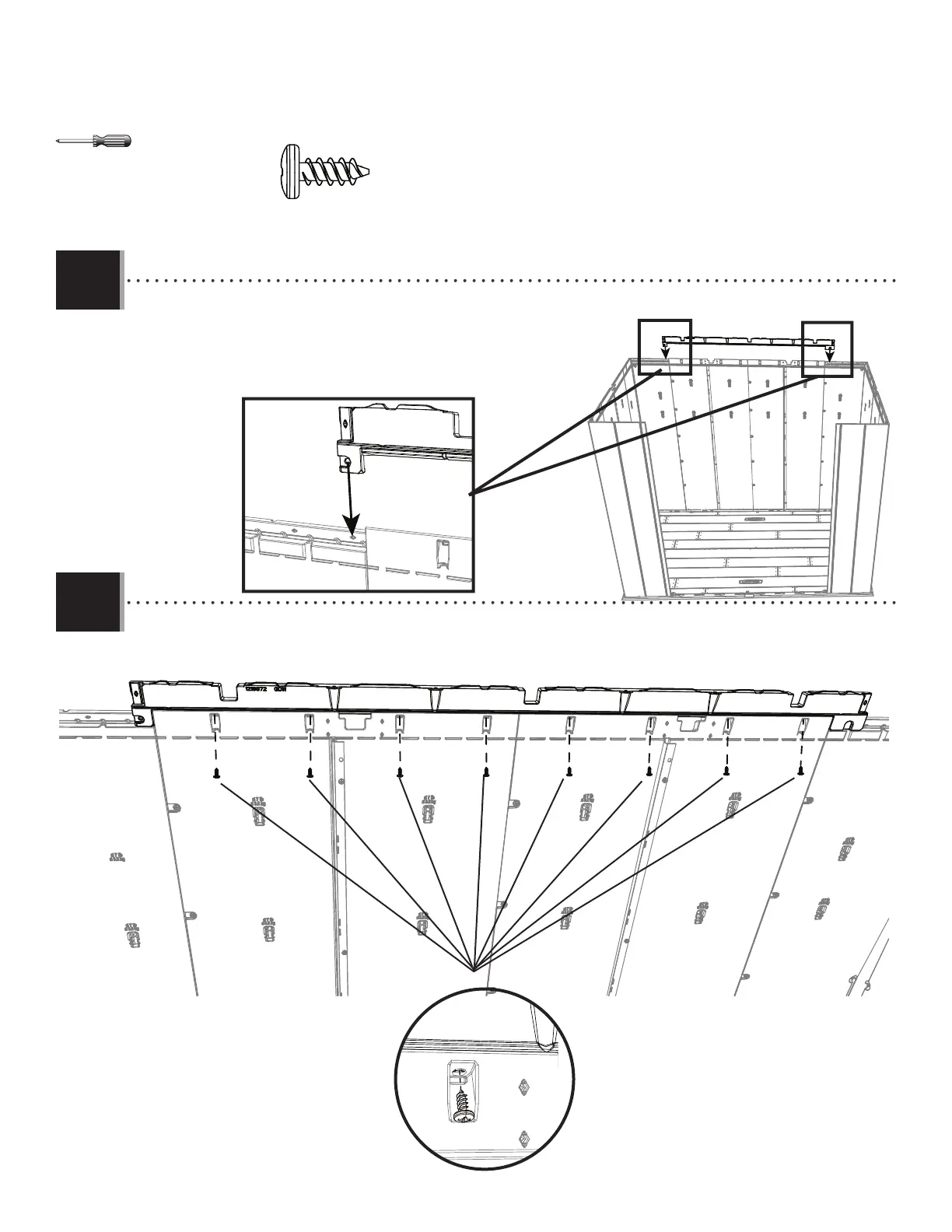

• Set the rear wall extension (GDW) on the rear wall panels. Slide the tabs
toward the inside of the walls.
• Mettre l’extension du mur arrière (GDW) sur les panneaux muraux arrières.
Faire glisser les ailettes vers l’intérieur des murs.
• Colocar la extensión del muro trasero (GDW) encima de los paneles
murales traseros. Deslizar las pestañas hacia el interior de las
paredes.
• Attach the rear wall extension to the back wall with the hardware indicated.
• Fixer la rallonge de mur arrière au mur arrière avec la quincaillerie indiquée.
• Fijar la extensión de la pared trasera a la pared trasera con el herraje indicado.
X 8
ADZ
GDW
To Next Page
