51
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
ADZ (x8)
AFV
AFV
50 lb. (23 kg)
!

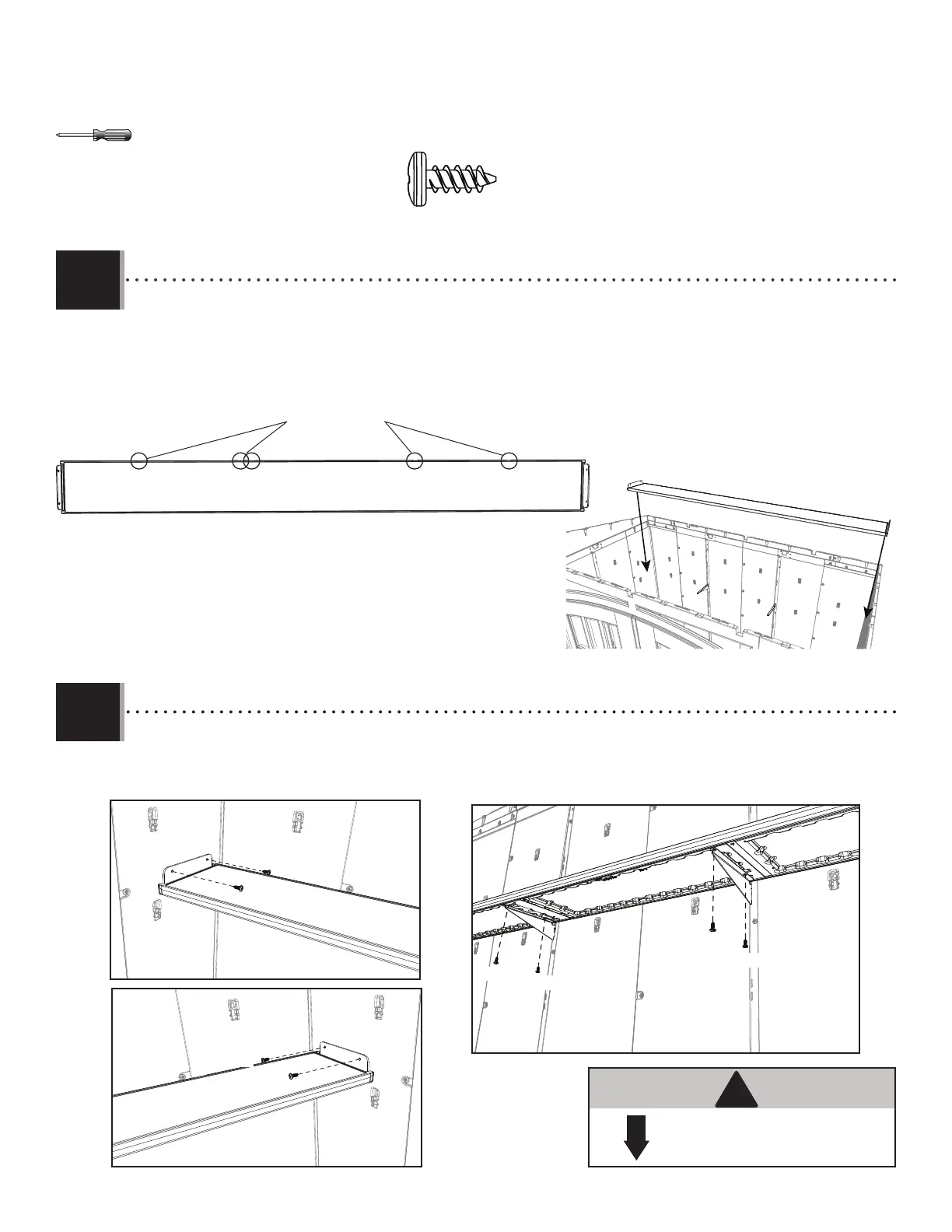

• Attach the shelf (AFV) to the corner wall panels and shelf brackets using eight (8) screws (ADZ).
• Attacher l’étagère (AFV) vers les panneaux muraux de coin et canaux de support muraux en utilisant huit (8) vis (ADZ).
• Sujetar el estante (AFV) a los paneles murales de esquina y las escuadras usando ocho (8) tornillos (ADZ).
• Fold the fl aps on the ends of the shelf (AFV) up, and set the shelf onto the brackets. The notches along the long edge
should be against the rear wall.
• Plier les volets sur les extrémités de l’étagère (AFV) vers le haut, et placer la tablette sur les supports. Les fentes le
long de l’extrémité longue devraient être contre le mur arrière.
• Doblar las aletas del estante (AFV) hacia arriba, y colocar el estante en las escuadras. Las muescas a lo largo del
borde largo debe quedarse contra el muro trasero.
Notches / Fentes / Muescas
7.2
7.3
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
AFV
To Next Page
