Lifetime 6406 - Entry Gable Assembly

18
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.4
3.5
3.6
ADW x5
AEE x5
• Secure with the hardware included.
• Attacher-les en utilisant la quincaillerie incluse.
• Sujetar los unos a los otros usando el herraje
incluido.
ADW (x5)
EYQ (x2)
AEE (x7)

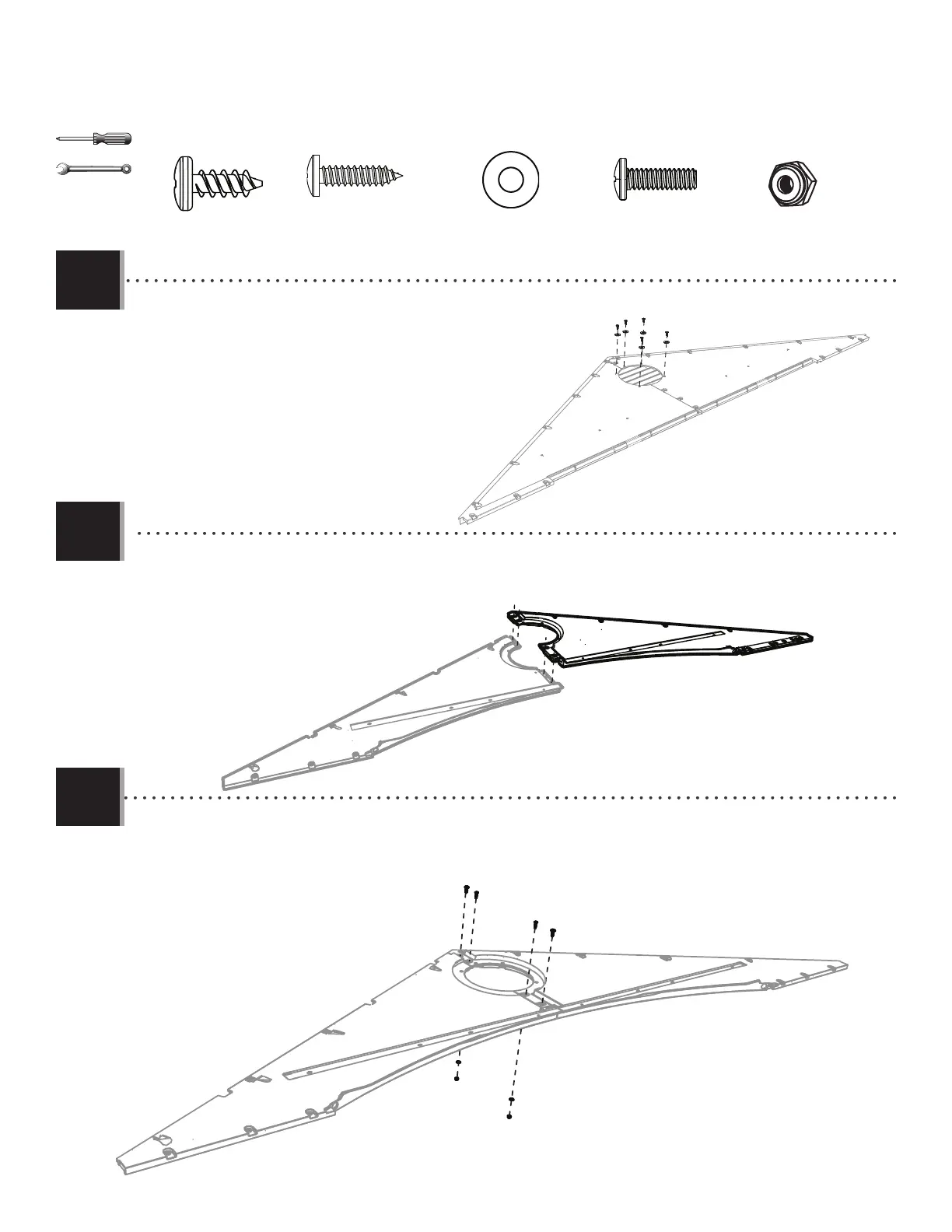

• Align the holes in the left (EVZ) and right (EWA) entry gable halves.
• Aligner les trous dans les demis pignons d’entrée gauche (EVZ) et droit (EWA).
• Alinear los agujeros en las mitades de la fachada trasera izquierda (EVZ) y derecha (EWA).
• Secure with the hardware included. Do not overtighten.
• Fixer à l’aide de la quincaillerie incluse. Ne pas trop serrer.
• Sujetar con el herraje incluido. No apretar demasiado.
CXK (x2)
EWA
EVZ
ADZ (x2)
ADZ
ADZ
AEE
CXK
CXK
AEE
EYQ
EYQ
3/8"
(≈10 mm)
