X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

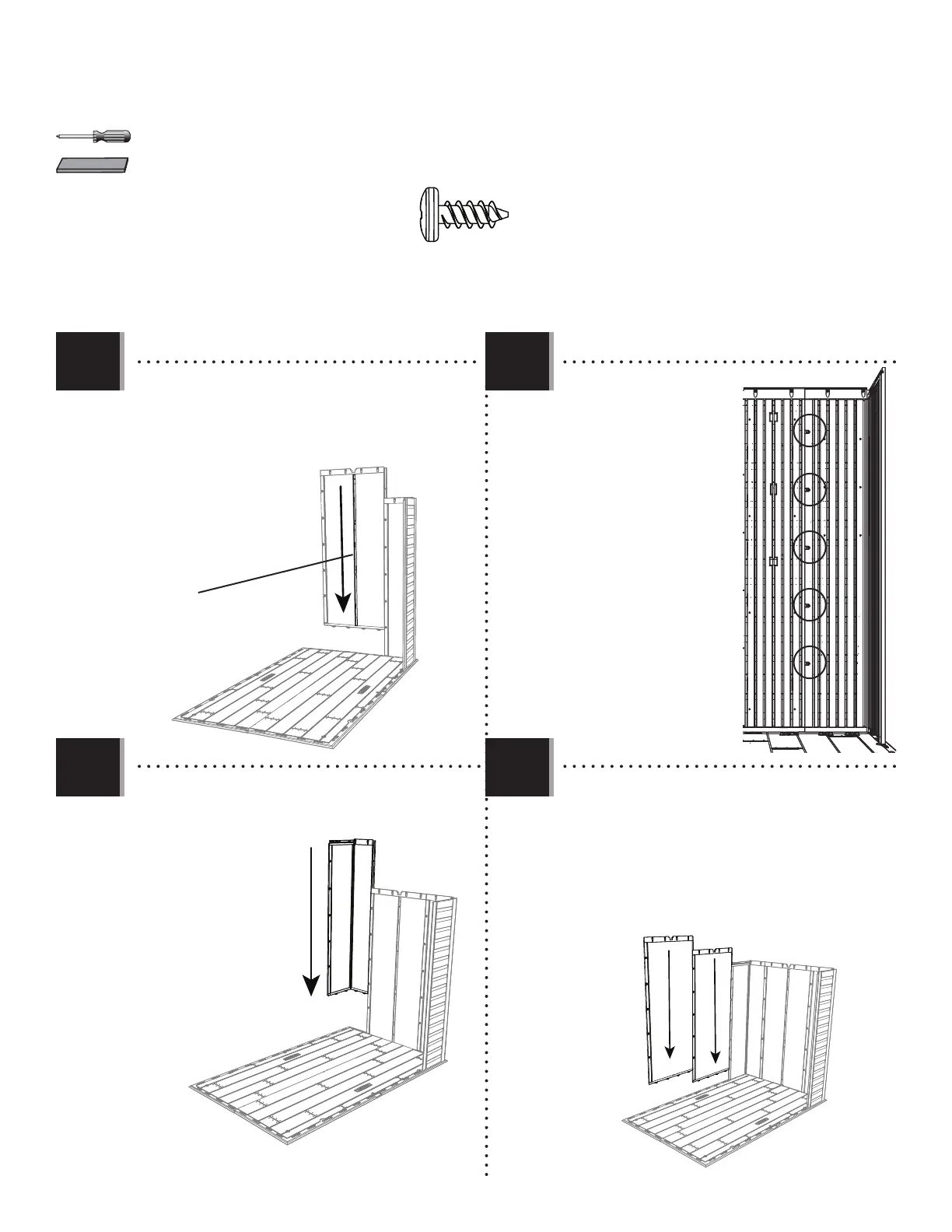

• Slide two Wall Panels (AHD) into place at the rear of
the Floor. Secure with Screws (ADZ).
• Faites glisser deux panneaux muraux (AHD) en place
au bord arrière du plancher. Attachez-les à l’aide
des vis (ADZ).
• Deslice dos paneles murales (AHD) en su lugar al
borde trasero del piso. Sujételos usando tornillos
(ADZ).
ADZ (x25)
AHD
AHD
7.6 7.7
7.9
7.8
AIW (x1)
• Secure the two Panel
together using fi ve
(5) Screws (ADZ). Do not
overtighten.
• Attachez les deux
panneaux l’un à l’autre
à l’aide des cinq (5)
vis (ADZ). Ne serrez pas
excessivement les vis.
• Sujete los dos paneles
el uno al otro usando
cinco (5) tornillos (ADZ).
No apriete demasiado los
Tornillos.
• Insert this Corner Panel (AGW) like the fi rst Corner
Wall Panel. Secure with Screws (ADZ).
• Insérez ce panneau angulaire (AGW) comme le
primier panneau
angulaire. Attache-le
bien à l’aide des vis
(ADZ).
• Inserte este panel
angular (AGW) como el
primer Panel angular.
Sujételo con tornillos
(ADZ).
AGW
• Slide a Wall Panel (AHD) (or Window Wall Panel (AHH))
into place.
• Faites glisser un panneau mural (AHD) (ou panneau
mural pour la fentêtre (AHH)) en place.
• Deslice un panel mural (AHD) (o panel mural para la
ventana (AHH)) en su lugar.
AHD
AFM
To Next Page
