Lifetime 6433 - Page 24

2424
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
AHX
AIL
AAB
AAB
ACI
ACI
ADB
ADB
AEB
AEB
AHV (x1)
AHX (x1)
ACI (x2)
ADB (x2)
AAB (x2)
AEB (x2)
AIL (x1)
AEE (x3)
ADW (x3)
AHV
7/16 in/po (x2)
11 mm (x2)

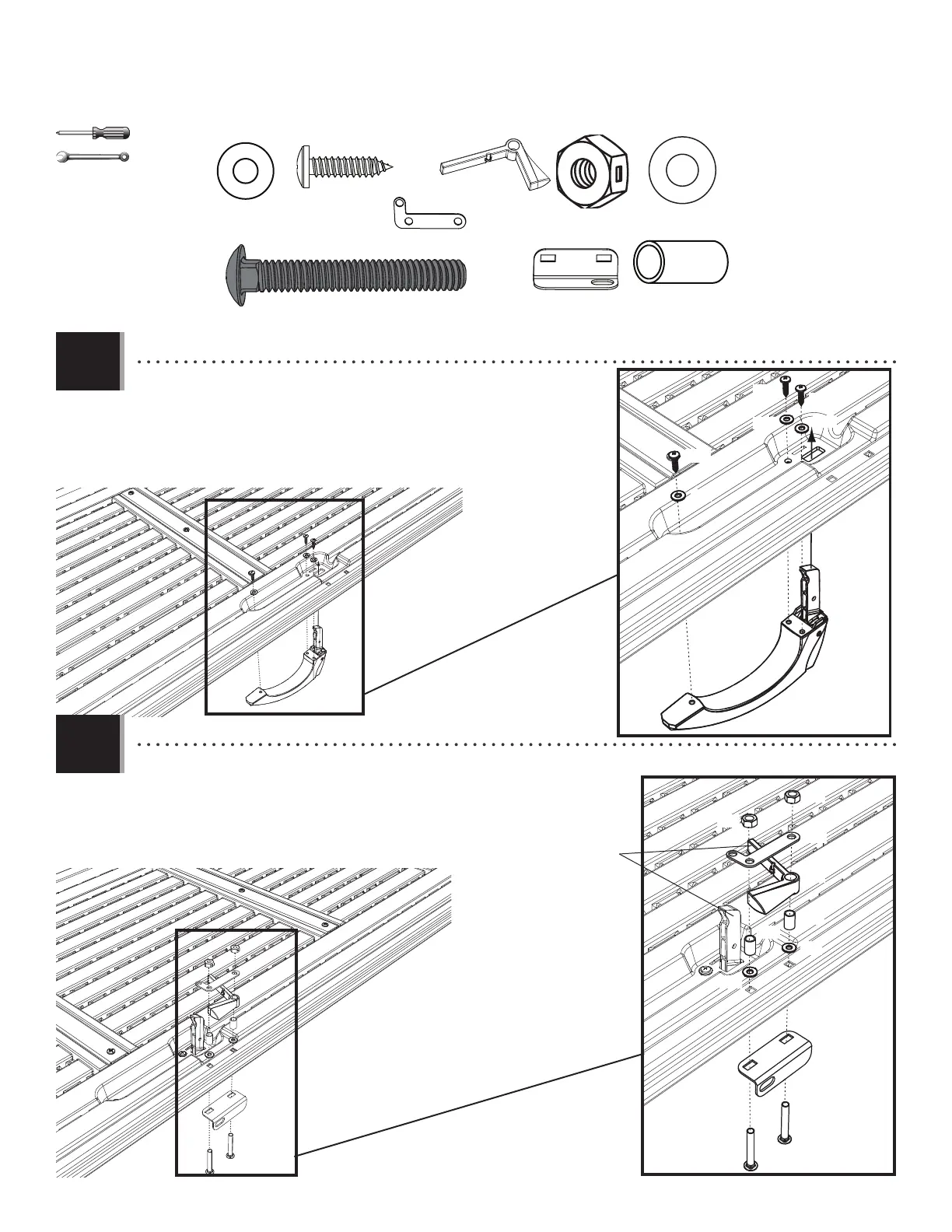

• Insert the Thumb Lever through the slot, and attach the Handle
using the hardware provided.
• Insérez le levier poussoir à travers la fente, et attachez la poignée
à l’aide de la quincaillerie incluse.
• Inserte la palanca de pulgar a través de la ranura, y sujete el
picaporte usando el herraje incluido.
• Attach the Locking Hardware using the hardware provided. The arm of the
Latch rests on top of the Thumb Lever.
• Attachez les accessoires de verrouillage à l’aide de la quincaillerie
incluse. Le bras du Loquet doit rester sur le levier poussoir.
• Sujete los accesorios de cierre usando el herraje incluido. El brazo del
pestillo se queda sobre la palanca de pulgar.
ADW
ADW
ADW
AEE
AEE
AEE
5.4
5.5
