TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 14 (CONTINUED) / SECTION 14 (SUITE) / SECCIÓN 14 (CONTINUACIÓN)
ADZ (x8)
AIV (x4)
ADZ
ADZ
AIV
ADZ
ADZ
AIV
ADW (x8)
AIE (x4)
AIE
ADW
ADW
AIE
ADW
ADW
AHF
AHF

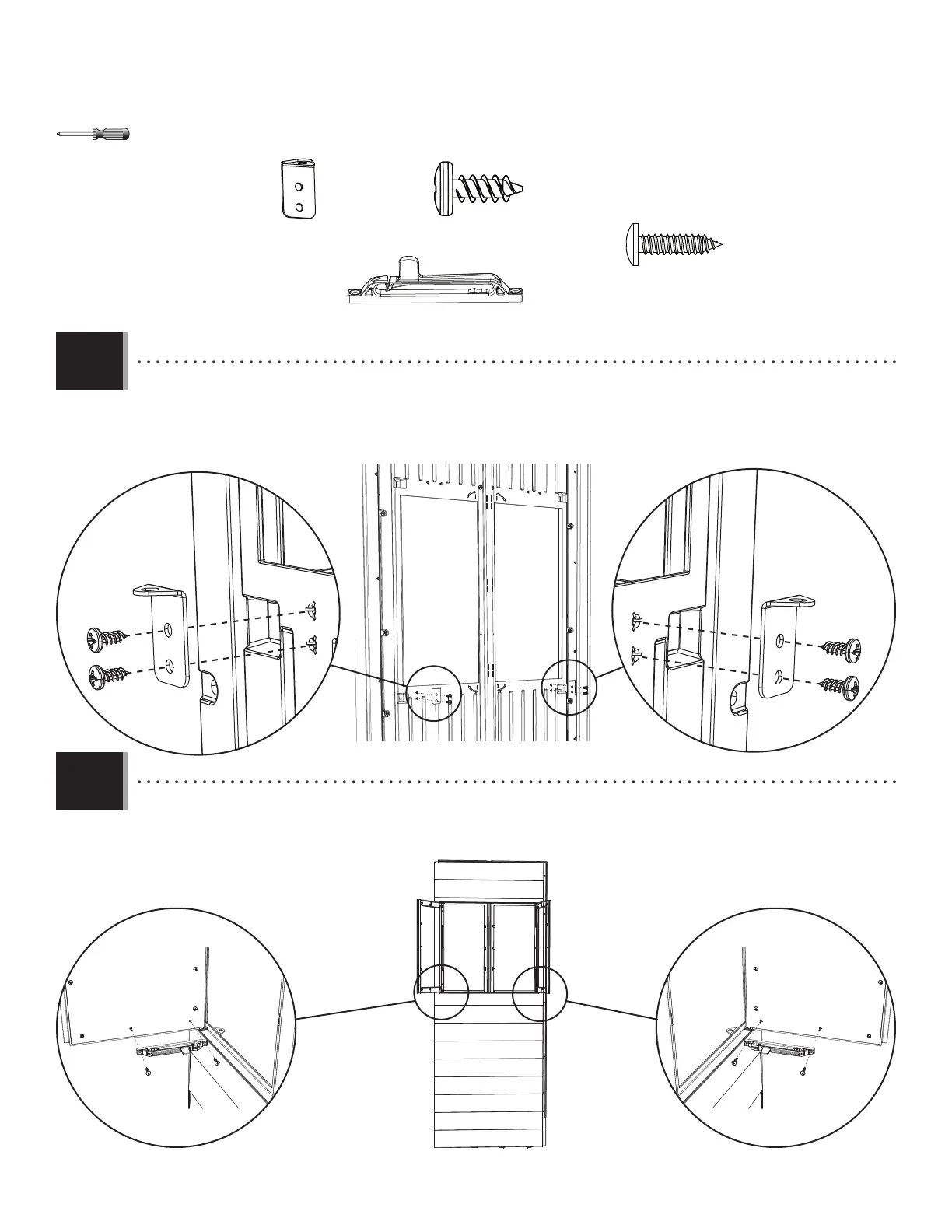

• Attach a Window Stay Bracket (AIV) to each side of a Window Wall Panel as shown.
• Attachez un support à limiteur d’ouverture de fenêtre (AIV) à chaque côté d’un panneau mural à fenêtre comme illustré.
• Sujete un soporte para el limitador de apertura para la ventana (AIV) a cada lado de un panel mural para la ventana como
se muestra.
• Attach the Window Stays (AIE) to the Window Frames at the locations shown.
• Attachez les limiteur d’ouverture de fenêtre (AIE) aux cadres de fenêtre aux endroits indiqués.
• Sujete los limitadores de apertura para la ventana (AIE) a los marcos de ventana a las ubicaciones indicadas.
14.7
14.8
